TECHSPEC® ミツトヨ対物レンズ用アクセサリー & アダプターは、ミツトヨ社製対物レンズや同結像レンズを用いたCマウントカメラやシステムへのインテグレーションを容易に行えるようデザインされています。カメラ接続用延長チューブは、鏡筒の片側がカメラを接続するためのCマウントの雄ねじ、他方がミツトヨ社製MT-40結像レンズやML シリーズ 対物レンズを接続するためのM26 x 0.706の雌ねじがついています。カメラ接続用延長チューブの全長は152.5mmです。この長さは、上述のレンズを用いてCマウント規格のカメラのセンサー面上に結像させる時に必要な距離に相当します。
タイトル | 比較する | 商品コード | 価格 (税別) | カートに入れる | |
---|---|---|---|---|---|
TS Cマウント 結像レンズ用チューブ ミツトヨ MT-40 | #56-992 | ¥25,900 見積依頼する |
|
||
TS Cマウント 結像レンズ用ホルダー ミツトヨ MT-1/MT-2 | #58-329 | ¥29,350 見積依頼する |
|
||
TS Cマウント 結像レンズ用ホルダー ミツトヨ MT-L/MT-L4 | #66-027 | ¥29,500 見積依頼する |
|
||

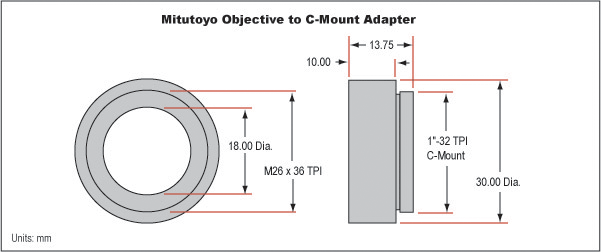

TS Cマウント 対物レンズ用アダプター ミツトヨ M26 | #55-743 | ¥6,250 数量 5+ ¥5,550 見積依頼する |
|
||
TS ミツトヨ 25MMフィルターホルダー (M26) | #56-993 | ¥13,700 見積依頼する |
|
||
TS ミツトヨ RMS変換アダプター (M26 -> RMS) | #58-296 | ¥14,550 見積依頼する |
|
||
Cマウント 対物レンズ用手動ターレット ミツトヨ M26 | #19-534 | ¥107,550 数量 3+ ¥102,200 見積依頼する |
|

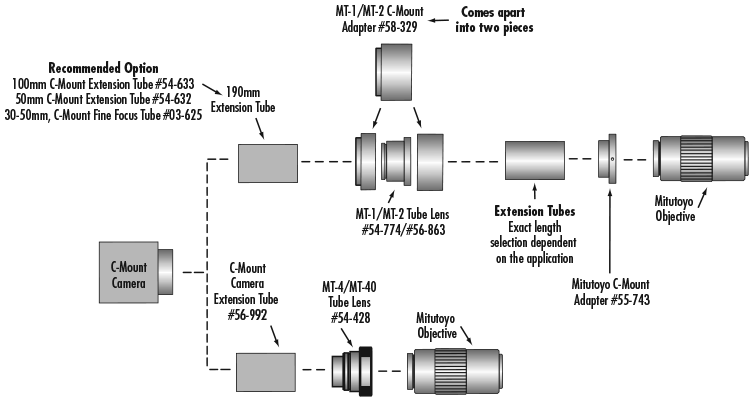

MT-1/MT-2、或いはMT-L/MT-L4結像レンズ用のCマウントホルダーは、片方がCマウントの雄ねじ、他方が同マウントの雌ねじを有する2点のパーツから構成されたアッセンブリ品です。このホルダーは、上述の結像レンズをアッセンブリ内に固定し、結像レンズにCマウントのねじ込み規格を持たせることを可能にします。これにより、フィルターやビームスプリッター、或いは他の光学素子を、対物レンズと結像レンズ間の光路に実装することができるようになります。無限補正対物レンズをMT-1/MT-2、或いはMT-L/MT-L4結像レンズ用のCマウントホルダー、或いは他のCマウントコンポーネントに接続する際は、全長10mmのCマウント対物レンズホルダーをご使用ください。
補足: ミツトヨ社製対物レンズをRMSねじ規格の部品とともに使用する時は、同様の共役でデザインされた製品だけをご使用ください。結像レンズをCマウント 結像レンズ用ホルダー (MT-1/MT-2用とMT-L/MT-L4用) 内に配置する際は、同ホルダー内のキャップスクリュー4本を一旦取り外す必要があります。
Dimensions | ||

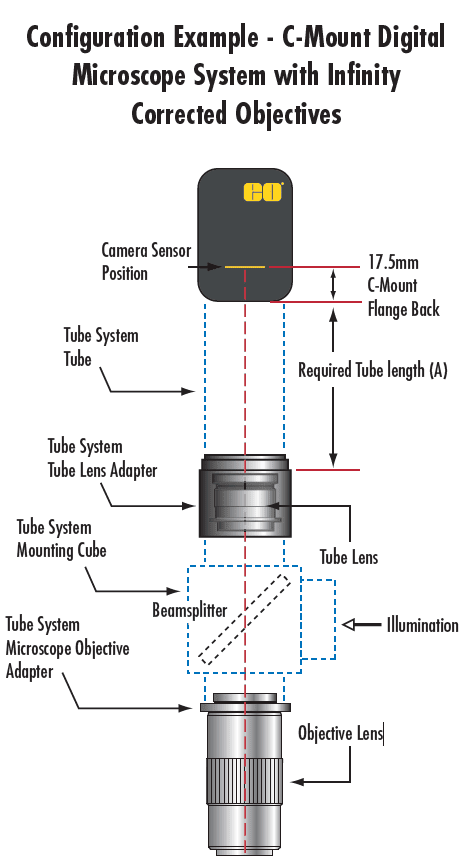

Compatible with | Overall Size (Dia. x L) | Required Tube Length (A) |
Mitutoyo MT-1/MT-2 | 50 x 42mm | 190mm |
Mitutoyo MT-L/MT-L4 | 50 x 40.4mm | 150mm |
Mitutoyo MT-4/MT-40 | 30 x 152.5mm | 0mm |
Olympus WF (#36-401) | 56 x 47.8mm | 123mm |
Nikon (#58-520) | 50 x 37.7mm | 130mm |
