平凹レンズ (NIR II マルチコート)

平凹レンズ

750 - 1550nmに対して一面当たり0.7%未満の反射率を実現するARコート付き
0°の入射角でデザイン
様々な反射防止膜オプション：未コート, VIS-EXT, MgF₂, VIS 0°, VIS-NIR, YAG-BBAR, NIR I

商品一覧
さらに詳しく
アクセサリー製品
技術情報
参考資料
関連製品

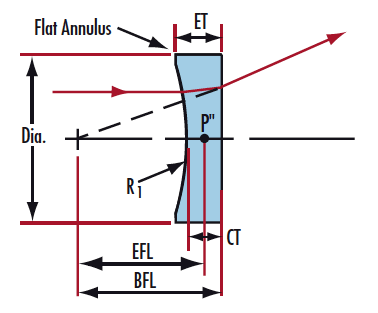

TECHSPEC® 平凹レンズ (NIR II マルチコート) は、レンズが負の焦点距離をもつようにして、平行な入射光線を曲げてレンズの出射面側から発散するようにデザインされています。本レンズは、その負の球面収差から、システム内の他のレンズによって生じる収差のバランスをとるのに用いることができます。平凹レンズは、画像の縮小、ビームの拡大、望遠鏡をはじめとする様々なアプリケーションに共通して用いられます。TECHSPEC 平凹レンズ (NIR II マルチコート) は、750から1550nmの範囲内で最善の性能を提供します。本レンズは、未コート, VIS-EXT, MgF₂, VIS 0°, VIS-NIR, YAG-BBAR, あるいは NIR I のコーティングオプションもラインナップします。

技術情報

N-BK7
	3mm厚の未コートN-BK7 ウインドウのUV-NIRスペクトルでの典型透過率データのダウンロードはこちらをクリック
	3mm厚のMgF₂ (400-700nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ： R_avg ≤ 1.75% @ 400 - 700nm (N-BK7) この範囲外のデータは保証外になり、参考値扱いになります。データのダウンロードはこちらをクリック
	3mm厚のVIS-EXT (350-700nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ： R_avg≤ 0.5% @ 350 - 700nm この範囲外のデータは保証外になり、参考値扱いになります。データのダウンロードはこちらをクリック
	3mm厚のVIS-NIR (400-1000nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ： R_abs≤ 0.25% @ 880nm R_avg≤ 1.25% @ 400 - 870nm R_avg≤ 1.25% @ 890 - 1000nm この範囲外のデータは保証外になり、参考値扱いになります。データのダウンロードはこちらをクリック
	3mm厚のVIS 0°(425 - 675nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ： R_avg≤ 0.4% @ 425 - 675nm この範囲外のデータは保証外になり、参考値扱いになります。データのダウンロードはこちらをクリック
	3mm厚のYAG-BBAR (500-1100nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ： R_abs ≤ 0.25% @ 532nm R_abs ≤ 0.25% @ 1064nm R_avg≤ 1.0% @ 500 - 1100nm この範囲外のデータは保証外になり、参考値扱いになります。データのダウンロードはこちらをクリック
	3mm厚のNIR I (600 - 1050nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ： R_avg≤ 0.5% @ 600 - 1050nm この範囲外のデータは保証外になり、参考値扱いになります。データのダウンロードはこちらをクリック
	3mm厚のNIR II (750 - 1550nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ： R_abs ≤ 1.5% @ 750 - 800nm R_abs ≤ 1.0% @ 800 - 1550nm R_avg≤ 0.7% @ 750 - 1550nm この範囲外のデータは保証外になり、参考値扱いになります。データのダウンロードはこちらをクリック

N-BK7
	3mm厚の未コートN-BK7 ウインドウのUV-NIRスペクトルでの典型透過率データのダウンロードはこちらをクリック
	3mm厚のMgF₂ (400-700nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ： R_avg ≤ 1.75% @ 400 - 700nm (N-BK7) この範囲外のデータは保証外になり、参考値扱いになります。データのダウンロードはこちらをクリック
	3mm厚のVIS-EXT (350-700nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ： R_avg≤ 0.5% @ 350 - 700nm この範囲外のデータは保証外になり、参考値扱いになります。データのダウンロードはこちらをクリック
	3mm厚のVIS-NIR (400-1000nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ： R_abs≤ 0.25% @ 880nm R_avg≤ 1.25% @ 400 - 870nm R_avg≤ 1.25% @ 890 - 1000nm この範囲外のデータは保証外になり、参考値扱いになります。データのダウンロードはこちらをクリック
	3mm厚のVIS 0°(425 - 675nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ： R_avg≤ 0.4% @ 425 - 675nm この範囲外のデータは保証外になり、参考値扱いになります。データのダウンロードはこちらをクリック
	3mm厚のYAG-BBAR (500-1100nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ： R_abs ≤ 0.25% @ 532nm R_abs ≤ 0.25% @ 1064nm R_avg≤ 1.0% @ 500 - 1100nm この範囲外のデータは保証外になり、参考値扱いになります。データのダウンロードはこちらをクリック
	3mm厚のNIR I (600 - 1050nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ： R_avg≤ 0.5% @ 600 - 1050nm この範囲外のデータは保証外になり、参考値扱いになります。データのダウンロードはこちらをクリック
	3mm厚のNIR II (750 - 1550nm) コーティング付きN-BK7 ウインドウの0°入射での典型透過率青の網掛け部分はコーティングの設計波長範囲を示し、以下の仕様をもつ： R_abs ≤ 1.5% @ 750 - 800nm R_abs ≤ 1.0% @ 800 - 1550nm R_avg≤ 0.7% @ 750 - 1550nm この範囲外のデータは保証外になり、参考値扱いになります。データのダウンロードはこちらをクリック
