レーザー切断されたポリマー偏光板と位相差板の見積りツール

求める仕様をここに入力してください:

このツールを使用時に何らかの問題に直面した場合は、 Leigh.P@edmundoptics.co.uk にご連絡ください。

Please note: WGF HC11N, XP44, and XP42HE are unfortunately currently unavailable. Please contact us for more information on alternatives.

製品は通常3週間以内に海外から発送されます。実際の納期はご注文時にご確認ください。

最小寸法 (mm)	3 x 3 or 3 Dia.
最大寸法 (mm)	600 x 1000 or 600 Dia.
寸法公差 (mm)	DIN ISO 2768-1m/c
板厚 (mm)	0.19 ±0.03 (XP42-18) 0.19 ±0.03 (XP40HT-18) 0.40 ±0.05 (XP42-40, XP40HT-40) 2.15 ±0.25 (XP42-200) 3.215 ±0.35 (XP42-300, XP40HT-300)

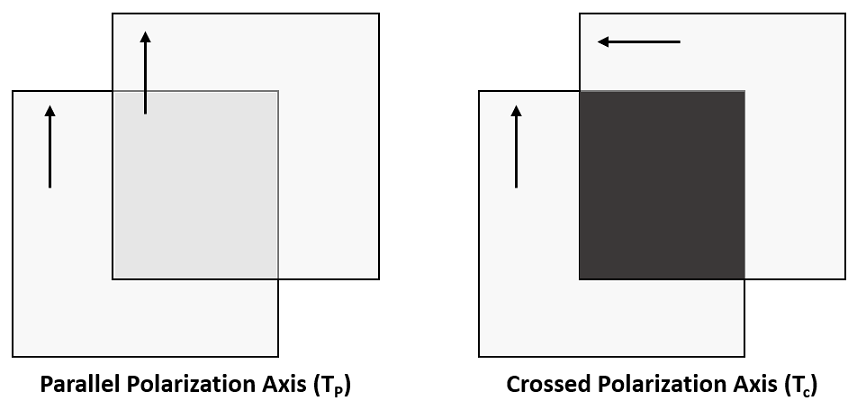

消光比

最小寸法 (mm)	3 x 3 or 3 Dia.
最大寸法 (mm)	600 x 500 or 500 Dia.
寸法公差 (mm)	DIN ISO 2768-1m/c
板厚 (mm)	0.27 ±0.04 (CP42HE, CP42HER) 2.295 ±0.24 (CP42HE-200) 3.295 ±0.34 (CP42HE-300)
直線偏光素子の効率 (%)	99.98

最小寸法 (mm)	50 x 50
最大寸法 (mm)	600 x 500
寸法公差 (mm)	DIN ISO 2768-1m/c
板厚 (mm)	0.053 ±0.003 (WP140HE) 0.062 ±0.01 (WP280) 0.15 ±0.025 (WP560)

右にある材料表で、個々の材料の寸法的制限をご確認ください。

その他の注意事項：

上記の仕様は、達成可能な性能の上限であり、実際にはわずかに異なる場合があります。直線偏光板や円偏光板および位相差板の角度変位公差は、偏光/リタデーション方向の±2°までです。
偏光方向は最初に記載した寸法の辺と平行になります。例えば、寸法が50 x 60 mmの製品の偏光方向は、50mmの辺に平行になります。正方形パーツの場合、偏光方向は保護フィルム上にマーキングされます。円形パーツの場合は、偏光方向が偏光板の端面部にノッチ加工されています。

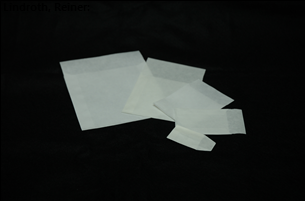

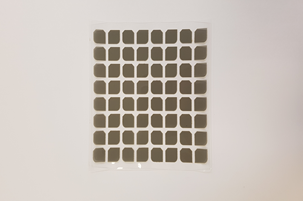

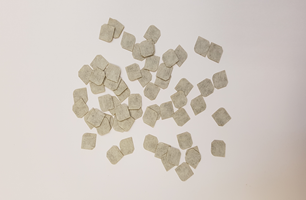

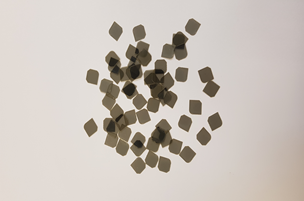

どの偏光板と位相差板にも納入時には保護用フィルムが両面に付いていて、アプリケーションで使用する際には剥がす必要があります。
位相差フィルムのファスト軸方向は、製品の最初に記載した寸法の辺に平行であるか、あるいは保護用フィルム上にその方向を示すラベルが記載されます。
当社は随時技術的仕様を変更する権利を留保します。

Polarizers

Polarizer Materials:
Material	Polarizer Type	Wavelength range (nm)	Extinction ratio	Transmission %, single (Ts)	Max. Dimensions (mm)	Thickness (mm)	Description
XP42-18	Linear Polarizer	400 - 700	up to 9000:1	42 ±2	600 x 1000	0.19 ±0.03	Best universal linear polarizer, 0.19 mm thickness
XP42-40	Linear Polarizer	400 - 700	up to 9000:1	42 ±2	600 x 900	0.40 ±0.05	Best universal linear polarizer, 0.40 mm thickness
XP42-200	Linear Polarizer	400 - 700	up to 9000:1	42 ±2	600 x 900	2.15 ±0.25	Best universal linear polarizer, 2.2 mm thickness
XP42-300	Linear Polarizer	400 - 700	up to 9000:1	42 ±2	600 x 900	3.215 ±0.35	Best universal linear polarizer, 3.2 mm thickness
XP40HT-18	Linear Polarizer	400 - 700	up to 5000:1	40 ±2	600 x 1000	0.19 ±0.03	Optimized for higher operating temperatures, 0.19 mm thickness
XP40HT-40	Linear Polarizer	400 - 700	up to 5000:1	40 ±2	600 x 1000	0.40 ±0.05	Optimized for higher operating temperatures, 0.40 mm thickness
XP40HT-300	Linear Polarizer	400 - 700	up to 5000:1	40 ±2	600 x 1000	3.215 ±0.35	Optimized for higher operating temperatures, 3.2 mm thickness
CP42HE	Circular Polarizer	400 - 700	NA	42 ±2	600 x 500	0.27 ±0.04	Generate Left-Handed Circularly Polarized Light, 0.27 mm thickness
CP42HE-200	Circular Polarizer	400 - 700	NA	42 ±2	600 x 500	2.295 ±0.24	Generate Left-Handed Circularly Polarized Light, 2.29 mm thickness
CP42HE-300	Circular Polarizer	400 - 700	NA	42 ±2	600 x 500	3.295 ±0.34	Generate Left-Handed Circularly Polarized Light, 3.29 mm thickness
CP42HER	Circular Polarizer	400 - 700	NA	42 ±2	600 x 500	0.27 ±0.04	Generate Right-Handed Circularly Polarized Light, 0.27 mm thickness
WP140HE	Polymer Retarder Film	450 - 650	NA	>89	500 x 600	0.053 ±0.003	λ/4 Retardance, achromatic
WP280	Polymer Retarder Film	560	NA	>90	500 x 600	0.062 ±0.01	λ/2 Retardance
WP560	Polymer Retarder Film	560	NA	>86	500 x 600	0.15 ±0.025	1λ Retardance

その他の対応力

戻る

レーザーカットのポリマー偏光板の特注にご関心をお寄せいただき、ありがとうございます。正式なお見積りのご依頼は、以下のフォームに記入してください。
