TS テレセントリックバックライト･イルミネーター 52mm

対象製品の補足事項

TECHSPEC^® Telecentric Backlight Illuminators use the optical design principal of telecentricity to illuminate objects with truly collimated light and produce high contrast, silhouetted images. Standard backlights are diffuse to avoid hot spots, but these diffuse reflections can also reduce edge contrast. TECHSPEC^® Telecentric Backlight Illuminators have collimated light rays (not diffuse) to increase edge contrast, thereby increasing measurement accuracy. Used in combination with a telecentric imaging lens, these illuminators are ideal for machine vision applications that require accurate measurements and are compatible with 8mm coaxial LEDS or ¼" (0.312") fiber optic light guides.

Note: Additional light source and light source power supply required for operation.

Unique twin-ring mounting clamps (#56-870 and #56-871) are also available separately.

製品群全体の紹介

• コリメート光による輪郭部のコントラスト向上
• テレセントリックレンズとの使用に最適な優れたコリメーション
• 8mm径ポート用の同軸用LEDや6.4mmバンドル径 (7.9mm 口金径) のファイバーライトガイドと容易に接続

技術情報



テレセントリック照明をなぜ用いる？

• 従来のバックライト照明に比べて輪郭部のコントラストが向上
• 精密計測アプリケーションに最適
• 小さな欠陥部の検出及び計測精度や再現性に優れる
• 照明と物体間の距離を離せる

Figure 1: テレセントリック照明 (左) と従来のバックライト照明 (右) を用いた輪郭部コントラストの比較。テレセントリック照明からのコリメート光線は高コントラストなシルエット画像に作るのに対し、従来のバックライト照明からの拡散した光線は輪郭部の像をぼやけさせる。

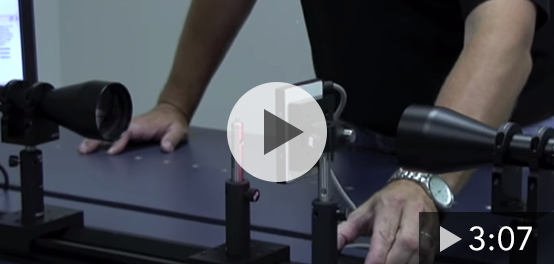

もっと学ぶ



開口数 (NA) を一致させる重要性

• お手持ちの照明のNAとイメージングレンズのNAを一致させてシステム効率性を最大化
• 照明のNAがイメージングレンズのNAより小さい場合、構造的周辺光量低下を招く
• イメージングレンズへの光量不足はコントラスト低下となり、物体情報損失の結果に
• イメージングレンズへの過剰な光量は一部の光量が無駄になるものの、光量不足になるよりは良い

Figure 2a: 光量不足は、照明のNAがイメージングレンズのNAより小さい場合に生じる。その結果、コントラストが低下し、物体情報の一部を損失する。緑線が照明のNAを表し、青線がイメージングレンズのNAを表す。

Figure 2b: 過剰な光量は、照明のNAがイメージングレンズのNAより大きい場合に生じ、一部の光量は無駄になる。光量不足になるよりは良いが、互いのNAを可能な限り近づけて光量損失の量を減らすのが望ましい。
