TS 銀コートミラー 50 x 75

平面ミラー

平面ミラー

×
商品コード #89-496 5-7営業日
×
Quantity Selector - Use the plus and minus buttons to adjust the quantity. +
¥6,400
数量 1-5
¥6,400
数量 6+
¥5,800
クイック見積り
見積依頼する
製品情報ダウンロード

概要

タイプ:
Flat Mirror

物理的および機械的特性

寸法 (mm):
50.0 x 75.0
寸法公差 (mm):
±0.25
有効径 CA (mm):
47.50 x 71.25
端面:
Seamed, 0.5mm Maximum Edge Chip
全厚 (mm):
3.00
全長 (mm):
75.00
全幅 (mm):
50.00

光学的特性

平面度 (P-V):
4 - 6λ
基板: Many glass manufacturers offer the same material characteristics under different trade names. Learn More
Float Glass
表面品質 (キズ-ブツ):
60-40
コーティングスペック:
Ravg >98% @ 450 - 2000nm
Ravg >98% @ 2000 - 10,000nm
コーティング:
Protected Silver (450-10000nm)
コーティングタイプ:
Metal
波長範囲 (nm):
450 - 10000
損傷閾値, 参考値: Damage threshold for optical components varies by substrate material and coating. Click here to learn more about this specification.
0.5 J/cm2 @ 532nm & 1064nm, 10ns

法規制対応状況

RoHS 2015/863:
適合証明書:
REACH 241:

製品群全体の紹介

  • 形状やサイズ別に豊富にラインナップ
  • 450-10000nmまで高反射率を実現する反射強化アルミ、保護膜付き金、および保護膜付き銀コーティング
  • 特注サイズはお問い合わせください

TECHSPEC® 平面ミラーは、ガラス基板の前面側に高反射コーティングを蒸着した表面鏡です。ミラーは、450-10000nmまで高反射率を実現する反射強化アルミ、保護膜付き金、あるいは保護膜付き銀コーティング付きでラインナップします。入射光を反射するため、コート面は入射光側に向ける必要があります。TECHSPEC 平面ミラーは、円形、正方形、あるいは矩形の寸法で販売されます。平面ミラーは、光路を90°曲げるためにミラーを45°設置する必要のあるアプリケーションに最適です。この平面ミラーは、アプリケーション実装を行うため、一連の光学マウント内に容易に固定できます。

補足: 個々のTECHSPEC® 平面ミラーに対応する一連のマウントは、個別の製品ページ内の「対応するマウント」タブでご覧いただけます。

Filter

ミラー用金属膜コーティング

Want to learn more about metallic mirror coatings? Find information about standard and custom metallic mirror coatings that are available at Edmund Optics.

今すぐ見る

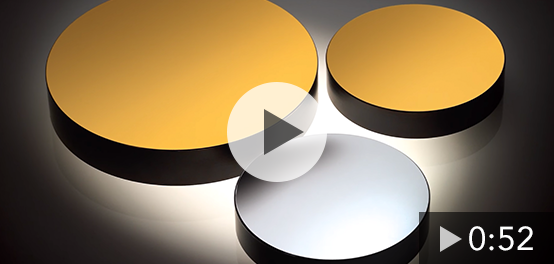

Optical Mirrors Review
