テレセントリシティと液体レンズの利点

テレセントリシティ

画角のある従来のレンズでは、物体とレンズの間の距離が離れるほど倍率の低下につながり、立体視エラー、または視差エラーを引き起こします。物体位置をレンズに対して前後に移動させると、それがたとえレンズの被写界深度内であっても、倍率の変化によって得られるビジョンシステムの計測精度は低下します。一方、テレセントリックレンズは、物体とレンズの距離にかかわらず、画角を持たなくさせることで (0度)、視差エラーを除去します。そのため、深さ方向に対して結像倍率が変わることはありません。Figure 2では、テレセントリックレンズと従来の固定焦点レンズを使用して撮像した、異なる作動距離にある2つの同じ物体の画像を比較することができます。

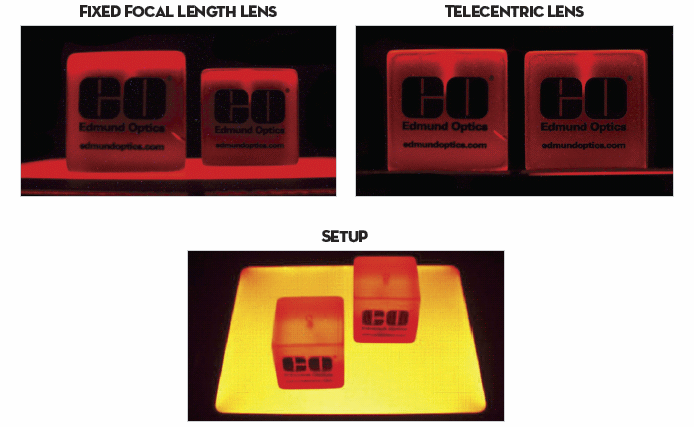

Figure 2: 画角のある固定焦点レンズは、視差エラーによって、2つのキューブを異なるサイズで映し出します。

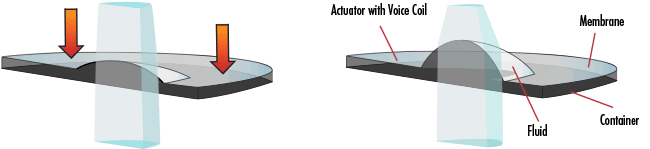

しかし、従来のテレセントリックレンズは特定の作動距離に最適化されています。テレセントリックレンズに液体レンズを実装することによって、作動距離をさらに遠くへと変えても、作動距離範囲全体でテレセントリシティと画質を維持しながら、レンズによる補償が可能になります。
