製品群ページ用ID 　製品群ページ用IDは、各製品群ページを識別するためのもので、キーワード検索にこの番号を入力することで対象の製品群ページにすばやくアクセスすることができます。 #2055

TECHSPEC^® ブランドの製品は、エドモンド・オプティクスによってデザイン、規格化、あるいは製造されます。もっと詳しく

UV 合成石英製直角プリズム

TECHSPEC UV Fused Silica Right Angle Prisms

広帯域アプリケーションに最適
アルミ膜付き (@反射面) と反射防止膜付き (@入出射面) をラインナップ
5 - 50mmまでのサイズ
その他の直角プリズムもラインナップ

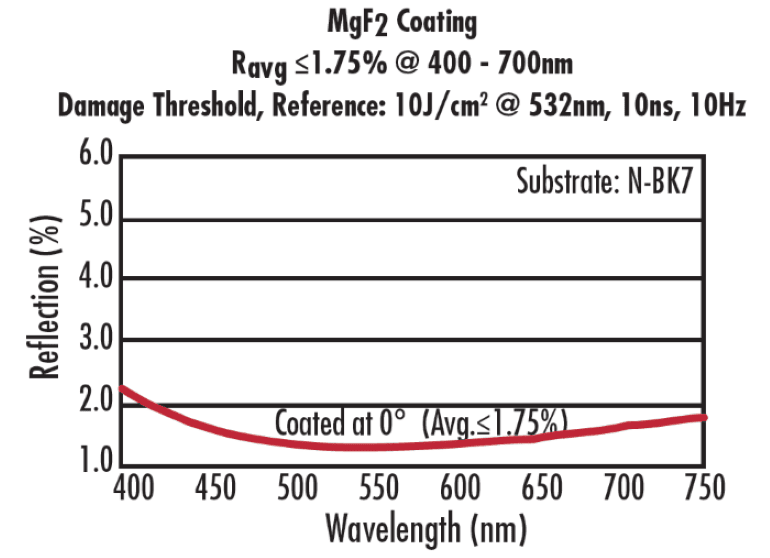

UVグレード合成石英ガラス (Synthetic Fused Silica)により製造されるプリズムは、紫外線波長において特に優れた透過特性があります。また熱膨張係数が低いため、高温度下での使用にも最適です。TECHSPEC® 合成石英製直角プリズムは、プリズムも斜面 (反射面)にアルミの金属膜を施したタイプと施していないタイプの2種類が選べます (アルミコートの上には、保護用のインコネル、及び墨塗り加工が施されます)。また同コートの付いたプリズムには、入射・出射面二面に特定の反射防止膜 (MgF₂シングル)が施されています。入射・出射面での透過率の向上、及びゴースト像発生の低減に効果的です。

共通仕様

寸法公差 (mm):

±0.10 Legs

面取り:

Protective bevel as needed

基板:

Fused Silica (Corning 7980)

表面品質 (キズ-ブツ):

60-40

角度公差 (分):

±5

ピラミダル公差 (分):

±5

像方向:

Left-Handed

偏角 (°):

ニュートン (本数) @ 632.8nm:

1.25

イレギュラリティ (本数) @ 632.8nm:

0.25

商品一覧
商品説明
技術情報
アクセサリー製品
関連製品
参考資料

商品一覧

直角構成部全長 (mm)	斜面部全長 (mm)	コーティング	商品コード	価格 (税別)	カートに入れる

5.00 5.00	7.10 7.10	Uncoated Uncoated	#45-071	10,300 ¥10,300 数量 6+ ¥8,250 見積依頼する	5-7営業日 ×
10.00 10.00	14.10 14.10	Uncoated Uncoated	#45-072	10,550 ¥10,550 数量 6+ ¥8,450 見積依頼する	在庫あり ×
12.50 12.50	17.70 17.70	Uncoated Uncoated	#47-784	11,650 ¥11,650 数量 6+ ¥9,350 見積依頼する	5-7営業日 ×
15.00 15.00	21.20 21.20	Uncoated Uncoated	#45-184	12,350 ¥12,350 数量 6+ ¥9,900 見積依頼する	5-7営業日 ×
20.00 20.00	28.30 28.30	Uncoated Uncoated	#47-785	12,750 ¥12,750 数量 6+ ¥10,250 見積依頼する	5-7営業日 ×
25.00 25.00	35.40 35.40	Uncoated Uncoated	#47-786	14,550 ¥14,550 数量 6+ ¥11,650 見積依頼する	5-7営業日 ×
30.00 30.00	42.40 42.40	Uncoated Uncoated	#47-787	22,900 ¥22,900 数量 6+ ¥18,300 見積依頼する	在庫あり ×
40.00 40.00	56.60 56.60	Uncoated Uncoated	#47-788	32,500 ¥32,500 数量 6+ ¥26,000 見積依頼する	5-7営業日 ×
50.00 50.00	70.70 70.70	Uncoated Uncoated	#47-789	36,750 ¥36,750 数量 6+ ¥29,400 見積依頼する	5-7営業日 ×
5.00 5.00	7.10 7.10	MgF2 & Aluminized MgF₂ & Aluminized	#47-791	15,250 ¥15,250 数量 6+ ¥12,200 見積依頼する	5-7営業日 ×
10.00 10.00	14.10 14.10	MgF2 & Aluminized MgF₂ & Aluminized	#47-792	15,250 ¥15,250 数量 6+ ¥12,200 見積依頼する	5-7営業日 ×
12.50 12.50	17.70 17.70	MgF2 & Aluminized MgF₂ & Aluminized	#47-793	16,200 ¥16,200 数量 6+ ¥12,950 見積依頼する	5-7営業日 ×
15.00 15.00	21.20 21.20	MgF2 & Aluminized MgF₂ & Aluminized	#47-794	17,000 ¥17,000 数量 6+ ¥13,600 見積依頼する	5-7営業日 ×
20.00 20.00	28.30 28.30	MgF2 & Aluminized MgF₂ & Aluminized	#47-795	17,300 ¥17,300 数量 6+ ¥13,850 見積依頼する	5-7営業日 ×
25.00 25.00	35.40 35.40	MgF2 & Aluminized MgF₂ & Aluminized	#47-796	19,050 ¥19,050 数量 6+ ¥15,250 見積依頼する	お問い合わせ ×
30.00 30.00	42.40 42.40	MgF2 & Aluminized MgF₂ & Aluminized	#47-797	27,550 ¥27,550 数量 6+ ¥22,100 見積依頼する	お問い合わせ ×
50.00 50.00	70.70 70.70	MgF2 & Aluminized MgF₂ & Aluminized	#47-799	41,250 ¥41,250 数量 6+ ¥33,050 見積依頼する	5-7営業日 ×

商品説明

直角プリズムのコートの有無による機能的な違い

90°偏角プリズムとして最も頻繁に用いられる直角プリズムには、プリズム斜面にアルミの金属膜を施したプリズム (以下、アルミコート)と、施していないプリズム (以下、コートなし)の2種類が選べます。プリスムで最大のスループットを求める場合、コートなしのプリズムを用いた光の「全反射 (Total Internal Reﬂection)」現象を利用するのがベストです。但し、プリズム斜面を全反射で100%反射させるためには、プリズム入射面に対して垂直入射 (0°入射)に近い状態の平行光の光を入れる必要があります。アルミコートは、その分光反射率特性からもわかりますように、膜自身による光の吸収が若干あるために100%の反射は望めません。そのため垂直入射ではない光の入射に対して (プリズム斜面で全反射にならない使用条件の場合に)、反射効率をより高める目的で使用します。

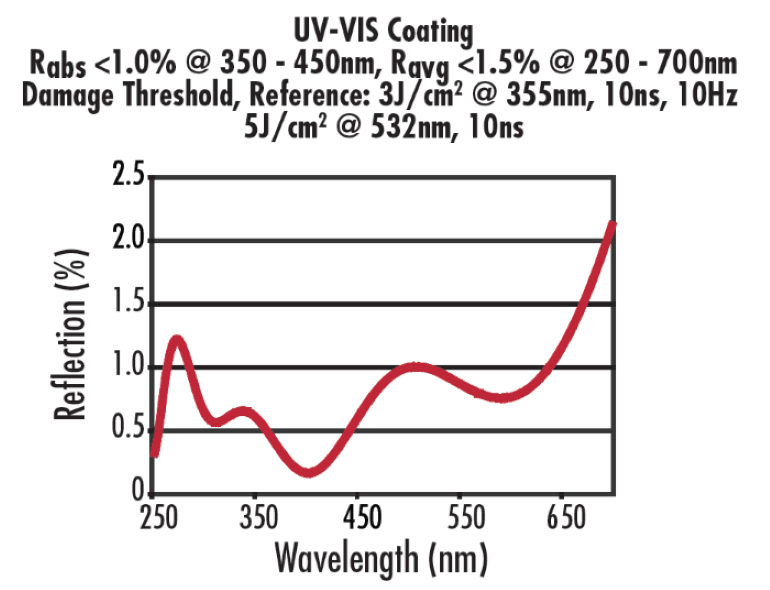

技術情報

1度の反射で90°偏角

2度の反射で再帰反射

UV FS Transmission Curve

直角プリズムの光路図 (1度反射時)

直角プリズムの光路図 (2度反射時)

直角プリズムのトンネルダイアグラム (1度反射時)

直角プリズムのトンネルダイアグラム (2度反射時)
