超短パルス用薄型平凸レンズ

×
  • とりわけ薄い中心厚でGDDを制限
  • 低損失広帯域反射防止コーティング
  • 超短パルスとレーザーオプティクスアプリケーションに最適
  • UVまたはIRグレードの合成石英基板

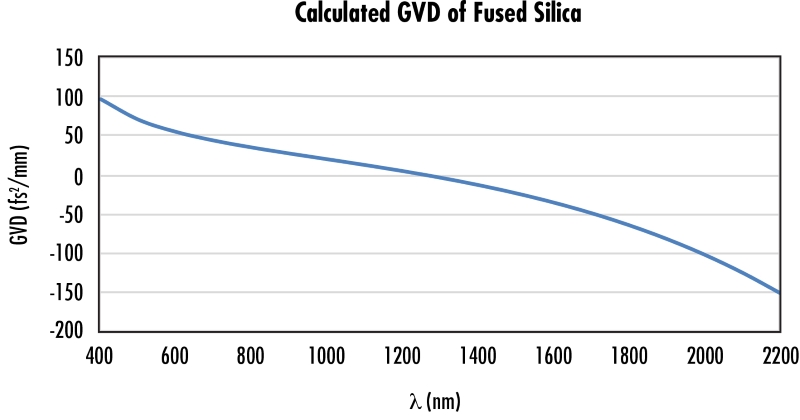

TECHSPEC® 超短パルス用薄型平凸レンズは、ウルトラファストレーザーに対して群遅延分散 (GDD) を低くするため、レンズの中心厚がとりわけ薄くなるようにデザインされています。TECHSPEC 超短パルス用薄型平凸レンズは、超短パルスレーザー光源からの光を集めたり、一点集光するのに最適で、 チタンサファイア、Nd:YAG、ホルミウム、ツリウムレーザーを始めとする高調波に対応しています。この薄型平凸レンズは、50mmから2000mmまでの焦点距離を持つ標準サイズをラインナップします。

共通仕様

表面品質 (キズ-ブツ):
20-10
ニュートン (P-V) @ 632.8nm:
1.5λ
イレギュラリティ (P-V) @ 632.8nm:
λ/8
焦点距離公差 (%):
±1

商品一覧

 直径 (mm)  焦点距離 (mm) バックフォーカス (mm)  コーティング   基板   比較する   商品コード   価格 (税別)  カートに入れる
12.70 50.06 49.03 Uncoated
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 50.06 49.03 BBAR (370-550nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 50.06 49.03 VIS-EXT (350-700nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 50.06 49.03 BBAR (700-900nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 50.06 49.03 BBAR (950-1150nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 50.06 49.03 Uncoated
その他のコーティングオプション
×
Fused Silica IR Grade
12.70 50.06 49.03 BBAR (1900-2200nm)
その他のコーティングオプション
×
Fused Silica IR Grade
12.70 75.09 74.06 Uncoated
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 75.09 74.06 BBAR (370-550nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 75.09 74.06 VIS-EXT (350-700nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 75.09 74.06 BBAR (700-900nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 75.09 74.06 BBAR (950-1150nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 75.09 74.06 Uncoated
その他のコーティングオプション
×
Fused Silica IR Grade
12.70 75.09 74.06 BBAR (1900-2200nm)
その他のコーティングオプション
×
Fused Silica IR Grade
12.70 100.12 99.09 Uncoated
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 100.12 99.09 BBAR (370-550nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 100.12 99.09 VIS-EXT (350-700nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 100.12 99.09 BBAR (700-900nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 100.12 99.09 BBAR (950-1150nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 100.12 99.09 Uncoated
その他のコーティングオプション
×
Fused Silica IR Grade
12.70 100.12 99.09 BBAR (1900-2200nm)
その他のコーティングオプション
×
Fused Silica IR Grade
12.70 125.16 124.13 Uncoated
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 125.16 124.13 BBAR (370-550nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 125.16 124.13 VIS-EXT (350-700nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 125.16 124.13 BBAR (700-900nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 125.16 124.13 BBAR (950-1150nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 125.16 124.13 Uncoated
その他のコーティングオプション
×
Fused Silica IR Grade
12.70 125.16 124.13 BBAR (1900-2200nm)
その他のコーティングオプション
×
Fused Silica IR Grade
12.70 150.17 149.15 Uncoated
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 150.17 149.15 BBAR (370-550nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 150.17 149.15 VIS-EXT (350-700nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 150.17 149.15 BBAR (700-900nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 150.17 149.15 BBAR (950-1150nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 150.17 149.15 Uncoated
その他のコーティングオプション
×
Fused Silica IR Grade
12.70 150.17 149.15 BBAR (1900-2200nm)
その他のコーティングオプション
×
Fused Silica IR Grade
12.70 200.23 199.20 Uncoated
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 200.23 199.20 BBAR (370-550nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 200.23 199.20 VIS-EXT (350-700nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 200.23 199.20 BBAR (700-900nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 200.23 199.20 BBAR (950-1150nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 200.23 199.20 Uncoated
その他のコーティングオプション
×
Fused Silica IR Grade
12.70 200.23 199.20 BBAR (1900-2200nm)
その他のコーティングオプション
×
Fused Silica IR Grade
12.70 250.29 249.26 Uncoated
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 250.29 249.26 BBAR (370-550nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 250.29 249.26 VIS-EXT (350-700nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 250.29 249.26 BBAR (700-900nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 250.29 249.26 BBAR (950-1150nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 250.29 249.26 Uncoated
その他のコーティングオプション
×
Fused Silica IR Grade
12.70 250.29 249.26 BBAR (1900-2200nm)
その他のコーティングオプション
×
Fused Silica IR Grade
12.70 300.35 299.32 Uncoated
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 300.35 299.32 BBAR (370-550nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 300.35 299.32 VIS-EXT (350-700nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 300.35 299.32 BBAR (700-900nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 300.35 299.32 BBAR (950-1150nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
12.70 300.35 299.32 Uncoated
その他のコーティングオプション
×
Fused Silica IR Grade
12.70 300.35 299.32 BBAR (1900-2200nm)
その他のコーティングオプション
×
Fused Silica IR Grade
25.40 200.23 199.14 Uncoated
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 200.23 199.14 BBAR (370-550nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 200.23 199.14 VIS-EXT (350-700nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 200.23 199.14 BBAR (700-900nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 200.23 199.14 BBAR (950-1150nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 200.23 199.14 Uncoated
その他のコーティングオプション
×
Fused Silica IR Grade
25.40 200.23 199.14 BBAR (1900-2200nm)
その他のコーティングオプション
×
Fused Silica IR Grade
25.40 250.29 249.19 Uncoated
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 250.29 249.19 BBAR (370-550nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 250.29 249.19 VIS-EXT (350-700nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 250.29 249.19 BBAR (700-900nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 250.29 249.19 BBAR (950-1150nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 250.29 249.19 Uncoated
その他のコーティングオプション
×
Fused Silica IR Grade
25.40 250.29 249.19 BBAR (1900-2200nm)
その他のコーティングオプション
×
Fused Silica IR Grade
25.40 300.35 299.25 Uncoated
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 300.35 299.25 BBAR (370-550nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 300.35 299.25 VIS-EXT (350-700nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 300.35 299.25 BBAR (700-900nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 300.35 299.25 BBAR (950-1150nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 300.35 299.25 Uncoated
その他のコーティングオプション
×
Fused Silica IR Grade
25.40 300.35 299.25 BBAR (1900-2200nm)
その他のコーティングオプション
×
Fused Silica IR Grade
25.40 350.41 349.31 Uncoated
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 350.41 349.31 BBAR (370-550nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 350.41 349.31 VIS-EXT (350-700nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 350.41 349.31 BBAR (700-900nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 350.41 349.31 BBAR (950-1150nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 350.41 349.31 Uncoated
その他のコーティングオプション
×
Fused Silica IR Grade
25.40 350.41 349.31 BBAR (1900-2200nm)
その他のコーティングオプション
×
Fused Silica IR Grade
25.40 400.47 399.37 Uncoated
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 400.47 399.37 BBAR (370-550nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 400.47 399.37 VIS-EXT (350-700nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 400.47 399.37 BBAR (700-900nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 400.47 399.37 BBAR (950-1150nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 400.47 399.37 Uncoated
その他のコーティングオプション
×
Fused Silica IR Grade
25.40 400.47 399.37 BBAR (1900-2200nm)
その他のコーティングオプション
×
Fused Silica IR Grade
25.40 450.52 449.43 Uncoated
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 450.52 449.43 BBAR (370-550nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 450.52 449.43 VIS-EXT (350-700nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 450.52 449.43 BBAR (700-900nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 450.52 449.43 BBAR (950-1150nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 450.52 449.43 Uncoated
その他のコーティングオプション
×
Fused Silica IR Grade
25.40 450.52 499.49 BBAR (1900-2200nm)
その他のコーティングオプション
×
Fused Silica IR Grade
25.40 500.58 499.49 Uncoated
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 500.58 499.49 BBAR (370-550nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 500.58 499.49 VIS-EXT (350-700nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 500.58 499.49 BBAR (700-900nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 500.58 499.49 BBAR (950-1150nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 500.58 499.49 Uncoated
その他のコーティングオプション
×
Fused Silica IR Grade
25.40 500.58 499.49 BBAR (1900-2200nm)
その他のコーティングオプション
×
Fused Silica IR Grade
25.40 750.00 749.72 BBAR (370-550nm) Fused Silica (Corning 7980)
25.40 750.87 749.78 VIS-EXT (350-700nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 750.87 749.78 Uncoated
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 750.87 749.78 BBAR (700-900nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 750.87 749.78 BBAR (950-1150nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 750.87 749.78 Uncoated
その他のコーティングオプション
×
Fused Silica IR Grade
25.40 750.87 749.78 BBAR (1900-2200nm)
その他のコーティングオプション
×
Fused Silica IR Grade
25.40 1,000.00 999.99 BBAR (370-550nm) Fused Silica (Corning 7980)
25.40 1,001.17 1000.07 VIS-EXT (350-700nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 1,001.17 1000.07 Uncoated
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 1,001.17 1000.07 BBAR (700-900nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 1,001.17 1000.07 BBAR (950-1150nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 1,001.17 1000.07 Uncoated
その他のコーティングオプション
×
Fused Silica IR Grade
25.40 1,001.17 1000.07 BBAR (1900-2200nm)
その他のコーティングオプション
×
Fused Silica IR Grade
25.40 1,500.00 1500.54 BBAR (370-550nm) Fused Silica (Corning 7980)
25.40 1,501.75 1500.65 VIS-EXT (350-700nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 1,501.75 1500.65 Uncoated
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 1,501.75 1500.65 BBAR (700-900nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 1,501.75 1500.65 BBAR (950-1150nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 1,501.75 1500.65 Uncoated
その他のコーティングオプション
×
Fused Silica IR Grade
25.40 1,501.75 1500.65 BBAR (1900-2200nm)
その他のコーティングオプション
×
Fused Silica IR Grade
25.40 2,000.00 2001.08 BBAR (370-550nm) Fused Silica (Corning 7980)
25.40 2,002.33 2001.23 VIS-EXT (350-700nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 2,002.33 2001.23 Uncoated
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 2,002.33 2001.23 BBAR (700-900nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 2,002.33 2001.23 BBAR (950-1150nm)
その他のコーティングオプション
×
Fused Silica (Corning 7980)
25.40 2,002.33 2001.23 Uncoated
その他のコーティングオプション
×
Fused Silica IR Grade
25.40 2,002.33 2001.23 BBAR (1900-2200nm)
その他のコーティングオプション
×
Fused Silica IR Grade

商品説明

IRグレードの合成石英は、UVグレードの合成石英と比較してOHイオンが少ないため、NIRスペクトルでの透過率はより高くなり、UVスペクトルでの透過率は低くなります。

技術情報

関連製品

特注品

エドモンド・オプティクスでは、お客様の特定のアプリケーション要件に合わせたオプティクスおよびイメージング部品の包括的な特注品製造サービスをご提供しています。試作段階でも量産準備中でも、お客様のニーズに応じた柔軟なソリューションをご用意しております。経験豊富なエンジニアが、構想から完成までサポートいたします。

当社の対応範囲には以下が含まれます:

  • 特注寸法、材料、コーティングなど
  • 高精度な表面品質と平坦度
  • 厳密な公差と複雑な形状
  • 試作から量産まで対応可能な生産スケーラビリティ

詳細は特注品の製造能力をご覧いただくか、こちらからお問い合わせください。


販売や技術サポート

もしくは 現地オフィス一覧をご覧ください
簡単便利な
クイック見積りツール
商品コードを入力して開始しましょう
This site is protected by VikingCloud's Trusted Commerce program
