超短パルスレーザー用ハーモニックセパレーター

Ultrafast Harmonic Separators

超短パルスレーザーの高調波を分離するのに使用
低GDD特性のウルトラファスト用ビームスプリッターコーティング採用
<λ/10の透過波面精度
チタンサファイアやイッテルビウムドープのフェムト秒レーザー用にデザイン

TECHSPEC® 超短パルスレーザー用ハーモニックセパレーターは、超短パルス用ハーモニックビームスプリッターとしても知られ、フェムト秒レーザーの第二または第三高調波を反射し、基本波パルスだけを透過するのに用いられます。反射面は、高い反射率とパルス分散を最小化する±20fs²の低GDDをもつようにデザインされています。裏面側には、基本波の光の透過を高める反射防止コーティングが蒸着されます。TECHSPEC 超短パルスレーザー用ハーモニックセパレーターは、10-5の表面品質をもつ高品質の薄いUVグレード合成石英基板を採用し、低波面歪を実現します。800nmや1030nm (チタンサファイアやイッテルビウムドープファイバー) レーザーの高調波を分離するデザインをラインナップ。

共通仕様

構造:

Dichroic

直径 (mm):

25.40 +0.00/-0.10

平行度 (分):

全厚 (mm):

3.00 ±0.10

基板:

Fused Silica (Corning 7980)

平面度 (P-V):

λ/8

表面品質 (キズ-ブツ):

10-5

商品一覧
商品説明
技術情報
アクセサリー製品
関連製品
参考資料

商品一覧

反射帯 (nm)	透過波長 (nm)	入射角 (°)	コーティングスペック	平面度	商品コード	価格 (税別)	カートに入れる
266 343 400 515	1030 800	0 45	Surface 1: Ravg >98% @ 258 - 272nm Tavg >98% @ 700 - 900nm Surface 2: Ravg <1% @ 700 - 900nm Surface 1: Ravg >98% @ 258 - 272nm Tavg >98% @ 700 - 900nmSurface 2: Ravg <1% @ 700 - 900nm Surface 1: Ravg >99% @ 323 - 354nm Tavg >98% @ 1000 - 1090nm Surface 2: Ravg <0.8% @ 1000 - 1090nm Surface 1: Ravg >99% @ 323 - 354nm Tavg >98% @ 1000 - 1090nmSurface 2: Ravg <0.8% @ 1000 - 1090nm Surface 1: Ravg >99% @ 376 - 425nm Tavg >98% @ 700 - 900nm Surface 2: Ravg <1% @ 700 - 900nm Surface 1: Ravg >99% @ 376 - 425nm Tavg >98% @ 700 - 900nmSurface 2: Ravg <1% @ 700 - 900nm Surface 1: Ravg >99.5% @ 505 - 535nm Tavg >98% @ 1000 - 1090nm Surface 2: Ravg <0.8% @ 1000 - 1090nm Surface 1: Ravg >99.5% @ 505 - 535nm Tavg >98% @ 1000 - 1090nmSurface 2: Ravg <0.8% @ 1000 - 1090nm	λ/8		37,000

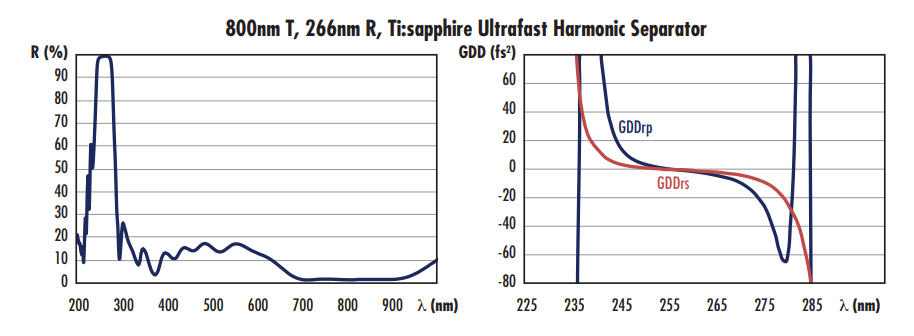

266 266	800 800	45 45	Surface 1: R_avg >98% @ 258 - 272nm T_avg >98% @ 700 - 900nm Surface 2: R_avg <1% @ 700 - 900nm	λ/8 λ/8	#12-662	37,000 ¥37,000 数量 6+ ¥31,400 見積依頼する	5-7営業日 ×

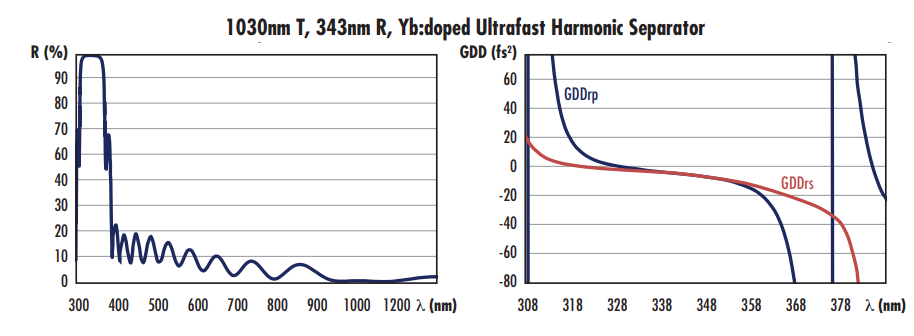

343 343	1030 1030	45 45	Surface 1: R_avg >99% @ 323 - 354nm T_avg >98% @ 1000 - 1090nm Surface 2: R_avg <0.8% @ 1000 - 1090nm	λ/8 λ/8	#12-664	37,000 ¥37,000 数量 6+ ¥31,400 見積依頼する	5-7営業日 ×
400 400	800 800	45 45	Surface 1: R_avg >99% @ 376 - 425nm T_avg >98% @ 700 - 900nm Surface 2: R_avg <1% @ 700 - 900nm	λ/8 λ/8	#12-661	37,000 ¥37,000 数量 6+ ¥31,400 見積依頼する	在庫あり ×

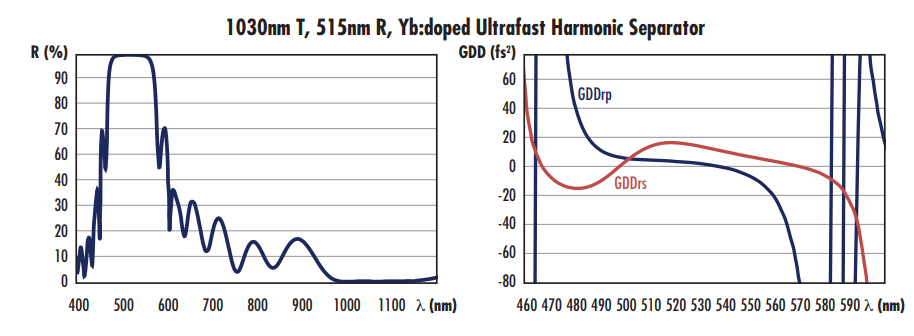

515 515	1030 1030	45 45	Surface 1: R_avg >99.5% @ 505 - 535nm T_avg >98% @ 1000 - 1090nm Surface 2: R_avg <0.8% @ 1000 - 1090nm	λ/8 λ/8	#12-663	37,000 ¥37,000 数量 6+ ¥31,400 見積依頼する	5-7営業日 ×
266 266	800 800	0 0	Surface 1: R_avg >98% @ 258 - 272nm T_avg >98% @ 700 - 900nm Surface 2: R_avg <1% @ 700 - 900nm	λ/8 λ/8	#22-676	37,000 ¥37,000 数量 6+ ¥31,400 見積依頼する	5-7営業日 ×
343 343	1030 1030	0 0	Surface 1: R_avg >99% @ 323 - 354nm T_avg >98% @ 1000 - 1090nm Surface 2: R_avg <0.8% @ 1000 - 1090nm	λ/8 λ/8	#22-677	37,000 ¥37,000 数量 6+ ¥31,400 見積依頼する	5-7営業日 ×
400 400	800 800	0 0	Surface 1: R_avg >99% @ 376 - 425nm T_avg >98% @ 700 - 900nm Surface 2: R_avg <1% @ 700 - 900nm	λ/8 λ/8	#22-678	37,000 ¥37,000 数量 6+ ¥31,400 見積依頼する	5-7営業日 ×
515 515	1030 1030	0 0	Surface 1: R_avg >99.5% @ 505 - 535nm T_avg >98% @ 1000 - 1090nm Surface 2: R_avg <0.8% @ 1000 - 1090nm	λ/8 λ/8	#22-679	37,000 ¥37,000 数量 6+ ¥31,400 見積依頼する	5-7営業日 ×

商品説明

別の波長でデザインされた超短パルスレーザー用ハーモニックセパレーターが必要なアプリケーションは、別途お問い合わせください。
