Draconis™ 広帯域レーザー用ビームエキスパンダー

TECHSPEC® Draconis™ Broadband Beam Expanders

×
  • 複数のレーザー波長やチューナブルレーザーに対応する広帯域デザイン
  • 優れた透過波面精度

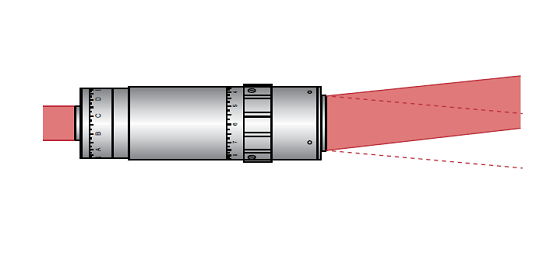

  • 内部の光学素子が回転しないピント調整機構によりビームのふらつきを低減
  • コンパクトなガリレオ式光学デザイン

共通仕様

ハウジング径 (mm):
46
入射角 (°):
0
出射側開口径 (mm):
33
基板:
Fused Silica (Corning 7980)
設計波長 DWL (nm):
Broadband
ピント調整機構:
Non-Rotating Optics

商品一覧

 波長範囲 (nm)   拡大力   入射側開口径 (mm)   出射側開口径 (mm)   比較する   商品コード   価格 (税別)  カートに入れる
260 - 365 3X 11 33 #68-270 ¥104,600 数量 5+ ¥92,250   見積依頼する
  • 在庫あり
    ×

260 - 365 5X 10 33 #68-271 ¥109,150 数量 5+ ¥96,300   見積依頼する
  • 5-7営業日
    ×

260 - 365 10X 8 33 #68-272 ¥111,850 数量 5+ ¥98,900   見積依頼する
  • 5-7営業日
    ×

425 - 700 3X 11 33 #59-131 ¥104,600 数量 5+ ¥92,250   見積依頼する
  • 5-7営業日
    ×

425 - 700 5X 10 33 #59-132 ¥109,150 数量 5+ ¥96,300   見積依頼する
  • 5-7営業日
    ×

425 - 700 10X 8 33 #59-133 ¥111,850 数量 5+ ¥98,900   見積依頼する
  • 5-7営業日
    ×

750 - 1100 3X 11 33 #59-134 ¥104,600 数量 5+ ¥92,250   見積依頼する
  • お問い合わせ
    ×

750 - 1100 5X 10 33 #59-135 ¥109,150 数量 5+ ¥96,300   見積依頼する
  • 5-7営業日
    ×

750 - 1100 10X 8 33 #59-136 ¥111,850 数量 5+ ¥98,900   見積依頼する
  • 5-7営業日
    ×


商品説明

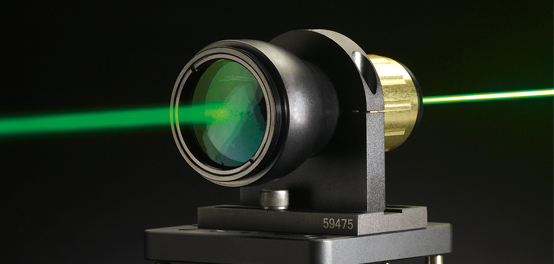

TECHSPEC® Draconis™ 広帯域レーザー用ビームエキスパンダーは、大きな入射ビーム径に対して回折限界性能を実現するため、重要となるアライメント作業の必要性を排除します。ピント調整機構は、出射ビームの発散性の補正やコリメーション用にも用いられます。加えて、光学系内部でゴースト像を結ばない光学デザインにより、ハイパワーレーザーへの対応を可能にします。鏡筒のレーザー入射側にはCマウント (1-32UNF) の雄ねじが施されており、他方の出射側には Tマウント (M42 x 0.75) の雄ねじが施されています。これにより、同マウントを採用するチューブシステムパーツと接続できる発展性があります。オプションのマウンティングクランプ (¼-20UNC用、或いはM6 (x 1) 用の2種類あり) で本製品をクランプすることにより、クランプに施されたスロット穴を通して、上述のねじ規格のブレッドボード製品上に固定できます (同ねじ規格のキャップスクリュー 4個付属)。

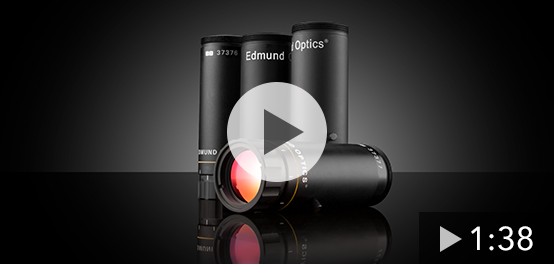

TECHSPEC® Vega™ レーザーライン用ビームエキスパンダーもラインナップ。コストをより重視するアプリケーションに向け、エドモンド・オプティクスはTECHSPEC Scorpii™ Nd:YAG ビームエキスパンダーも販売しています。He-Ne レーザーアプリケーションには、TECHSPEC Arcturus™ He-Ne ビームエキスパンダーをラインナップ。回転式のピント調整機構が許容できるアプリケーションには、TECHSPEC Vega™ レーザーラインビームエキスパンダーTECHSPEC Vega™ 広帯域ビームエキスパンダーをラインナップ。広帯域や超短パルスアプリケーションには、TECHSPEC Canopus™ 反射型ビームエキスパンダーをラインナップ。

Fixed Laser Beam Expanders

技術情報

アクセサリー製品

タイトル 比較する商品コード  価格 (税別) カートに入れる
TS M30 x 1 オス変換アダプター #36-302 ¥5,350 数量 10+ ¥4,700   見積依頼する
  • 5-7営業日
    ×
M27 x 1.0 to C-Mount Adapter, 32mm Flange #14-668 ¥5,350 数量 10+ ¥4,700   見積依頼する
  • 5-7営業日
    ×
ビームシェイパー用4軸マウント #15-473 ¥122,100 数量 5+ ¥110,050   見積依頼する
  • 在庫あり
    ×
TS M43 x 0.5 オス変換アダプター #59-137 ¥5,350 数量 10+ ¥4,700   見積依頼する
  • 5-7営業日
    ×
TS マウンティングクランプ U1/4 #59-475 ¥13,450 数量 5+ ¥11,850   見積依頼する
  • 5-7営業日
    ×
TS マウンティングクランプ M6 #59-476 ¥13,450 数量 5+ ¥11,850   見積依頼する
  • 5-7営業日
    ×
