TECHSPEC® スレッドベースプレート

×

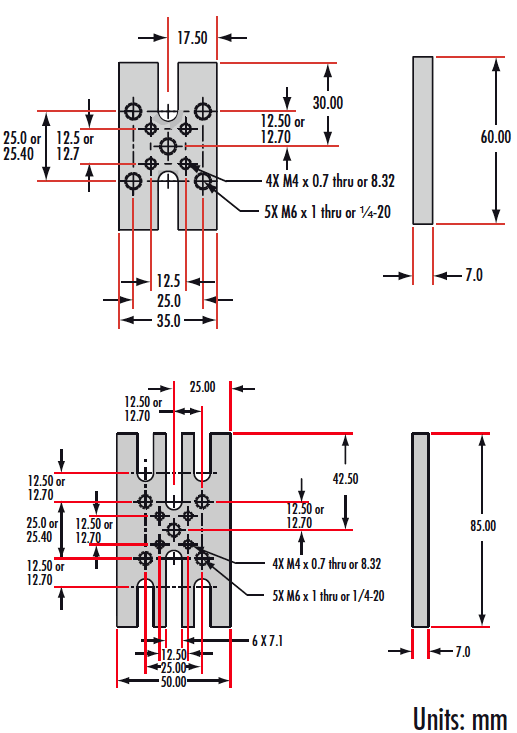

  • スモールサイズとミディアムサイズの2オプション
  • 両サイズともインチねじタイプとミリねじタイプを用意
  • インチねじタイプ:4 x No.8-32UNC (12.7mm四方上)と4 x ¼-20UNC (25.4mm四方上)
  • ミリねじタイプ:4 x M4 x 0.7 (12.5mm四方上)と4 x M6 x 1 (25mm四方上)

 ブレッドボードやベンチキャリアへの使用に効果的な位置決め用アクセサリー製品です。インチねじタイプ、ミリねじタイプとも、上記に示したタップ穴に加えて、プレート中心部に¼-20UNC、或いはM6 (x1)のタップ穴も施されています。プレート中央に施されたスロットは、プレート中心部付近にまで到達しており、アライメント作業が最大限に出来る仕様です。ミディアムサイズのプレートは、スモールサイズが持つタップ穴/スロット構成に全長の短いスロットが追加工されており、より柔軟な位置決めを可能にします。アルミ製/黒アルマイト仕上げ。なおポストやブレッドボード等との接続の際は、キャップスクリュー各種をタップ穴に合わせて必ずお求め下さい。

共通仕様

全厚 (mm):
7.00
構造:
Black Anodized Aluminum

商品一覧

 タイプ   全長 (mm)   全幅 (mm)   比較する   商品コード   価格 (税別)  カートに入れる
Metric 60.00 35.00
Metric 85.00 50.00
English 60.00 35.00
English 85.00 50.00

技術情報
