大口径アクロマティックレンズ

×
  • 樹脂接合とエアスペースデザイン
  • 組み込みを容易にする枠付きバージョンもラインナップ
  • MgF2反射防止コーティングを採用

共通仕様

偏芯 (分):
5.00
面取り:
Protective bevel as needed
焦点距離公差 (%):
±1
焦点距離を規定している波長 (nm):
587.6
基板:
表面品質 (キズ-ブツ):
60-40
コーティング:
MgF2 (400-700nm)
コーティングスペック:
Ravg ≤1.75% @ 400 - 700nm
波長範囲 (nm):
400 - 700

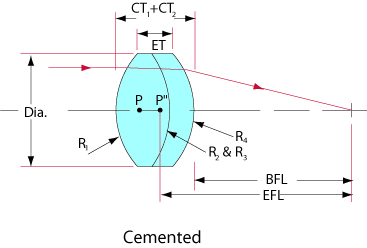

 直径 (mm)  焦点距離 (mm) バックフォーカス (mm)  基板   コーティング   構造   比較する   商品コード   価格 (税別)  カートに入れる
63.50 354.87 344.52 N-BK7 / N-SF2 MgF2 (400-700nm) Unmounted, Cemented #31-402 ¥44,550 数量 6+ ¥37,850   見積依頼する
  • 5-7営業日
    ×

63.50 486.30 476.42 N-BK7 / N-SF2 MgF2 (400-700nm) Unmounted, Cemented #42-817 ¥44,550 数量 6+ ¥37,850   見積依頼する
  • お問い合わせ
    ×

76.56 849.96 838.69 N-BK7 / N-SF2 MgF2 (400-700nm) Unmounted, Airspaced 0.10mm #30-976 ¥67,850 数量 6+ ¥57,650   見積依頼する
  • 5-7営業日
    ×

90.00 849.96 838.69 N-BK7 / N-SF2 MgF2 (400-700nm) Mounted, Airspaced 0.10mm #54-567 ¥81,900 数量 6+ ¥69,600   見積依頼する
  • 5-7営業日
    ×

102.31 1,524.73 1514.53 N-BK7 / N-SF2 MgF2 (400-700nm) Unmounted, Airspaced 0.10mm #50-107 ¥168,550 数量 6+ ¥143,250   見積依頼する
  • 5-7営業日
    ×

116.00 1,524.73 1514.53 N-BK7 / N-SF2 MgF2 (400-700nm) Mounted, Airspaced 0.10mm #54-568 ¥178,100 数量 6+ ¥151,400   見積依頼する
  • 在庫あり
    ×

128.02 1,900.24 1887.58 N-BK7 / N-SF2 MgF2 (400-700nm) Unmounted, Airspaced 0.10mm #70-163 ¥173,350 数量 6+ ¥155,950   見積依頼する
  • 5-7営業日
    ×

140.00 1,900.24 1887.58 N-BK7 / N-SF2 MgF2 (400-700nm) Mounted, Airspaced 0.10mm #54-569 ¥182,900 数量 6+ ¥155,500   見積依頼する
  • 5-7営業日
    ×

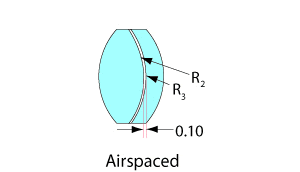

TECHSPEC® 大口径アクロマティックレンズは、設計波長域にわたって回折限界に近い性能を得ることができます。この色収差が補正されたアクロマティックレンズは、長い焦点距離を持ち、樹脂接合とエアスペースデザインをラインナップしています。枠付きバージョンは、雄ねじのねじ込みの付いた金枠の採用により、光学系への組み込みも容易です。エアスペースデザインの枠なしバージョンには、接着テープ付きの金属薄片型スペーサーとその取り付け方法の説明書が付属です。
