ナイフエッジ・ピックオフミラー

Knife-Edge Pickoff Mirrors

×

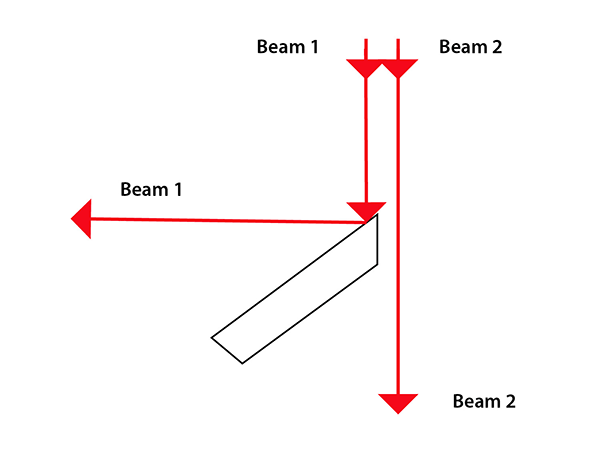

  • 隣接して伝播する2つのビームを分離するようデザイン
  • 45°面取り
  • ナイフエッジ面にまでコーティングされた開口
  • 反射強化アルミ、保護膜付き金、保護膜付き銀のコーティングオプション

ナイフエッジ・ピックオフミラーは、アプリケーション上の全体的な設置面を最小化しながら、空間的に密集したビーム群の中から一つのビームだけを選択的に反射するためにデザインされています。このミラーは、45°の鋭い面取り面を持ち、λ/10の平面度を持つ精密な合成石英基板上に反射コーティングが面取り面にまで施されています。ナイフエッジ・ピックオフミラーは、分散プリズムや回折格子を用いるアプリケーションに最適です。このミラーは、3種類の金属膜コーティングをラインナップし、ラインナップ全体で可視スペクトルから遠赤外までに対応します。

共通仕様

直径 (mm):
25.40
基板裏面側:
Fine Grind
寸法公差 (mm):
+0.0/-0.20
面取り:
Protective bevel as needed
端面:
Ground
平行度 (分):
2
全厚 (mm):
6.35
全厚公差 (mm):
±0.20
平面度 (P-V):
λ/10
基板:
Fused Silica (Corning 7980)
表面品質 (キズ-ブツ):
20-10
コーティングタイプ:
Metal

商品一覧

 直径 (mm)  平面度 コーティング
スペック
 コーティング   全厚 (mm)   比較する   商品コード   価格 (税別)  カートに入れる
25.40 λ/10 Ravg >95% @ 450 - 650nm Enhanced Aluminum (450-650nm) 6.35
25.40 λ/10 Ravg >96% @ 700 - 2000nm
Ravg >96% @ 2000 - 10,000nm
Protected Gold (700-10000nm) 6.35
25.40 λ/10 Ravg >98% @ 450 - 2000nm
Ravg >98% @ 2000 - 10,000nm
Protected Silver (450-10000nm) 6.35
