製品群ページ用ID 　製品群ページ用IDは、各製品群ページを識別するためのもので、キーワード検索にこの番号を入力することで対象の製品群ページにすばやくアクセスすることができます。 #2265

合成石英製ホログラフィックディフューザー

0.5 - 50°までの拡散角度
高温に理想的な合成石英基板
均一な配光
標準ホログラフィックディフューザーもラインナップ

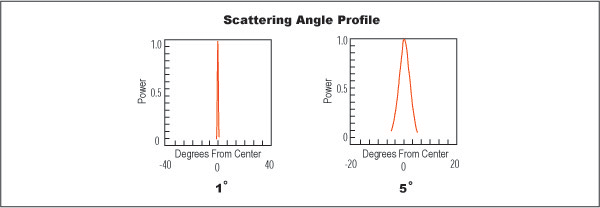

合成石英製ホログラフィックディフューザーは、照明の拡散エリアを制御し、フィラメントランプ、LED、アーク灯や他の光源からの透過効率を90%超に高めるのに用いられます。この合成石英製ホログラフィックディフューザーは、合成石英基板を使用しており、ポリカーボネート基板のホログラフィックディフューザーよりも高い動作温度での使用を可能にし、制御された均一な配光を行います。拡散角度はコリメート入射ビームに対して規定されており、角度的な発散は入射角度の違いによって変化しますのでご注意ください。

多くのホログラム素子と異なり、この合成石英製の部品は、UV、可視、および近赤外の光を透過します。透過光のゼロオーダー、あるいは正透過成分は、可視波長では1％未満ですが、200 - 1500nmの帯域外の波長で用いると高くなる場合があります。

補足： ご使用の際は、つや消し面 (拡散面) を光源に向けてご使用ください。ホログラフィックディフューザーを洗浄する際は、リントフリーの布をメタノールで湿らせ、ディフューザー面全体を優しく円を描くようにして拭きます。拭き取ったディフューザー面は、乾いた圧縮エアを用いてすぐに水分を吹き飛ばします。注意：洗浄により、ディフューザーの光学性能が変化する場合があります。

共通仕様

構造:

Mounted

基板:

Fused Silica (Corning 7980)

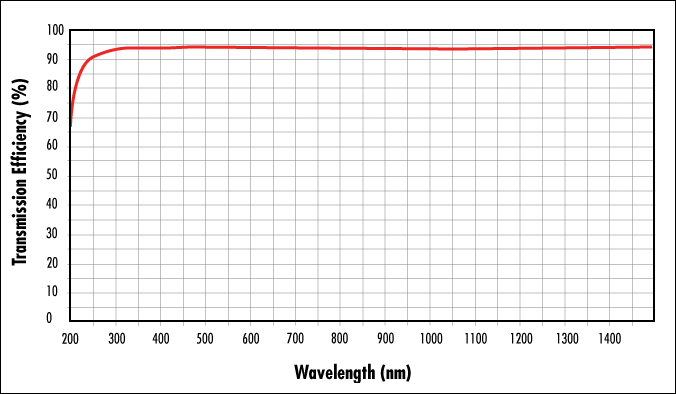

透過率 (%):

Typical: 90

波長範囲 (nm):

200 - 1500

枠厚 (mm):

4.7 ±0.1

動作温度 (°C):

-40 to +170

商品一覧
技術情報
アクセサリー製品
関連製品
参考資料

商品一覧

拡散角度 (°)	有効径 (mm)	直径 (mm)	商品コード	価格 (税別)	カートに入れる

1 (FWHM) 1 (FWHM)	21.6 21.6	25.00 25.00	#55-848	62,700 ¥62,700 見積依頼する	お問い合わせ ×
2 (FWHM) 2 (FWHM)	21.6 21.6	25.00 25.00	#35-693	62,700 ¥62,700 見積依頼する	5-7営業日 ×
5 (FWHM) 5 (FWHM)	21.6 21.6	25.00 25.00	#55-849	62,700 ¥62,700 見積依頼する	お問い合わせ ×
10 (FWHM) 10 (FWHM)	21.6 21.6	25.00 25.00	#48-506	62,700 ¥62,700 見積依頼する	5-7営業日 ×
15 (FWHM) 15 (FWHM)	21.6 21.6	25.00 25.00	#48-507	62,700 ¥62,700 見積依頼する	5-7営業日 ×
20 (FWHM) 20 (FWHM)	21.6 21.6	25.00 25.00	#48-508	62,700 ¥62,700 見積依頼する	5-7営業日 ×
25 (FWHM) 25 (FWHM)	21.6 21.6	25.00 25.00	#48-509	62,700 ¥62,700 見積依頼する	5-7営業日 ×
30 (FWHM) 30 (FWHM)	21.6 21.6	25.00 25.00	#48-510	62,700 ¥62,700 見積依頼する	お問い合わせ ×
40 (FWHM) 40 (FWHM)	21.6 21.6	25.00 25.00	#48-511	62,700 ¥62,700 見積依頼する	5-7営業日 ×
50 (FWHM) 50 (FWHM)	21.6 21.6	25.00 25.00	#48-512	62,700 ¥62,700 見積依頼する	5-7営業日 ×
0.5 (FWHM) 0.5 (FWHM)	45.7 45.7	50.00 50.00	#48-513	98,000 ¥98,000 見積依頼する	5-7営業日 ×
1 (FWHM) 1 (FWHM)	45.7 45.7	50.00 50.00	#48-514	98,000 ¥98,000 見積依頼する	5-7営業日 ×
5 (FWHM) 5 (FWHM)	45.7 45.7	50.00 50.00	#48-515	98,000 ¥98,000 見積依頼する	5-7営業日 ×
10 (FWHM) 10 (FWHM)	45.7 45.7	50.00 50.00	#48-516	98,000 ¥98,000 見積依頼する	5-7営業日 ×
15 (FWHM) 15 (FWHM)	45.7 45.7	50.00 50.00	#48-517	98,000 ¥98,000 見積依頼する	5-7営業日 ×
20 (FWHM) 20 (FWHM)	45.7 45.7	50.00 50.00	#48-518	98,000 ¥98,000 見積依頼する	5-7営業日 ×
25 (FWHM) 25 (FWHM)	45.7 45.7	50.00 50.00	#48-519	98,000 ¥98,000 見積依頼する	5-7営業日 ×
30 (FWHM) 30 (FWHM)	45.7 45.7	50.00 50.00	#48-520	98,000 ¥98,000 見積依頼する	お問い合わせ ×
40 (FWHM) 40 (FWHM)	45.7 45.7	50.00 50.00	#48-521	98,000 ¥98,000 見積依頼する	5-7営業日 ×
50 (FWHM) 50 (FWHM)	45.7 45.7	50.00 50.00	#48-522	98,000 ¥98,000 見積依頼する	在庫あり ×
