屈折率分布型 (GRIN) ロッドレンズ

屈折率分布型 (GRIN) ロッドレンズ

屈折率分布型 (GRIN) ロッドレンズ

×
  • ファイバーカップリングやレーザーダイオードアプリケーションに最適
  • 従来の非球面シングレッドレンズと同等の性能
  • 複数のサイズと波長オプション

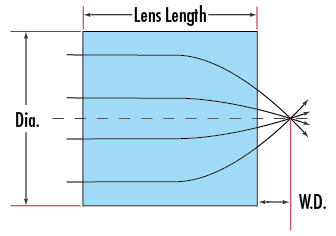

屈折率分布型 (GRIN) ロッドレンズは、入出射面が平面でありながら、レンズ硝材内の屈折率を連続的に変えることで、レンズとしての集光機能が得られます。このマイクロレンズは、(非球面の面形状などの) 複雑な幾何学形状を排除し、特定の作動距離でデザインすることによって、取扱いや光学系内への実装を大変容易にします。屈折率分布型 (GRIN) ロッドレンズは、0.5以上の開口数が得られるようにデザインされています。本ロッドレンズは、以下の2種類の作動距離オプションでラインナップします: 0mmと0.23mm

共通仕様

有効径 (%):
90.00
全長公差 (%):
±5
基板:
Aluminosilicate Glass Embedded with Silver Ions
表面品質 (キズ-ブツ):
40-20
作動距離公差 (mm):
±0.02

商品一覧

 直径 (mm)   基板   タイプ   コーティング  焦点距離 (mm) NA  比較する   商品コード   価格 (税別)  カートに入れる
0.35 Aluminosilicate Glass Embedded with Silver Ions Gradient Index Lens Uncoated 0.30 0.55
0.50 Aluminosilicate Glass Embedded with Silver Ions Gradient Index Lens Uncoated 0.45 0.54
1.00 Aluminosilicate Glass Embedded with Silver Ions Gradient Index Lens Uncoated 0.88 0.54
1.80 Aluminosilicate Glass Embedded with Silver Ions Gradient Index Lens Uncoated 1.67 0.52
0.50 Aluminosilicate Glass Embedded with Silver Ions Gradient Index Lens Uncoated 0.45 0.53
1.00 Aluminosilicate Glass Embedded with Silver Ions Gradient Index Lens Uncoated 0.89 0.54
1.00 Aluminosilicate Glass Embedded with Silver Ions Gradient Index Lens Uncoated 0.90 0.53
1.80 Aluminosilicate Glass Embedded with Silver Ions Gradient Index Lens Uncoated 1.68 0.52
1.80 Aluminosilicate Glass Embedded with Silver Ions Gradient Index Lens Uncoated 1.70 0.51
0.50 Aluminosilicate Glass Embedded with Silver Ions Gradient Index Lens Uncoated 0.46 0.52
1.00 Aluminosilicate Glass Embedded with Silver Ions Gradient Index Lens Uncoated 0.90 0.53
1.80 Aluminosilicate Glass Embedded with Silver Ions Gradient Index Lens Uncoated 1.71 0.51
1.80 Aluminosilicate Glass Embedded with Silver Ions Gradient Index Lens Uncoated 1.75 0.51
0.50 Aluminosilicate Glass Embedded with Silver Ions Gradient Index Lens BBAR (450-700nm) 0.45 0.54
1.00 Aluminosilicate Glass Embedded with Silver Ions Gradient Index Lens BBAR (450-700nm) 0.88 0.54
1.80 Aluminosilicate Glass Embedded with Silver Ions Gradient Index Lens BBAR (450-700nm) 1.67 0.52
1.80 Aluminosilicate Glass Embedded with Silver Ions Gradient Index Lens BBAR (450-700nm) 1.69 0.52
0.50 Aluminosilicate Glass Embedded with Silver Ions Gradient Index Lens BBAR (800-1000nm) 0.45 0.53
1.00 Aluminosilicate Glass Embedded with Silver Ions Gradient Index Lens BBAR (800-1000nm) 0.89 0.54
1.80 Aluminosilicate Glass Embedded with Silver Ions Gradient Index Lens BBAR (800-1000nm) 1.68 0.52
1.80 Aluminosilicate Glass Embedded with Silver Ions Gradient Index Lens BBAR (800-1000nm) 1.70 0.51
0.50 Aluminosilicate Glass Embedded with Silver Ions Gradient Index Lens BBAR (1310-1550nm) 0.46 0.52
1.00 Aluminosilicate Glass Embedded with Silver Ions Gradient Index Lens BBAR (1310-1550nm) 0.90 0.53
1.80 Aluminosilicate Glass Embedded with Silver Ions Gradient Index Lens BBAR (1310-1550nm) 1.71 0.51
1.80 Aluminosilicate Glass Embedded with Silver Ions Gradient Index Lens BBAR (1310-1550nm) 1.72 0.51

商品説明

0mmの作動距離を持つレンズは、レンズを発光源に直接接触かつ接着できるため、シングルモードやマルチモード光ファイバーおよびレーザーダイオードのコリメーションに理想的です。フォーカシングアプリケーション、あるいはレンズが発光源と直接接触できない場合に向け、小さな作動距離をもつレンズもラインナップします。どのレンズも、未コート (全体の表面反射ロスは約12%) に加え、R < 0.5%を可能にするBBARコーティング付きオプションをラインナップします。
