製品群ページ用ID 　製品群ページ用IDは、各製品群ページを識別するためのもので、キーワード検索にこの番号を入力することで対象の製品群ページにすばやくアクセスすることができます。 #3407

TECHSPEC^® ブランドの製品は、エドモンド・オプティクスによってデザイン、規格化、あるいは製造されます。もっと詳しく

合成石英製ウェッジプリズム

TECHSPEC Fused Silica Wedge Prisms

0.5°- 5.0°までのレーザービーム偏角
250 - 1064nmまでのUVからNIR ビームステアリングアプリケーションに最適

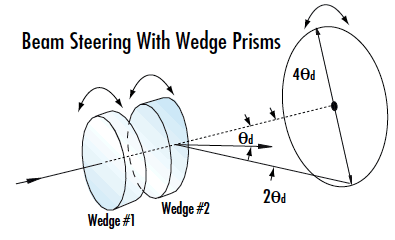

ハイパワービームステアリングアプリケーションに最適

TECHSPEC® 合成石英製ウェッジプリズムは、UVからNIR、またはNd:YAGの基本波から4倍波までの反射防止膜を要求する一連のレーザービームステアリング用にデザインされています。本プリズムは、λ/10の平面度や20-10の表面品質、15秒のウェッジ角度公差を始め、厳格に制御された仕様を持つことで、高次元のシステム性能を確実にするよう最適化しています。Nd:YAGコーティングバージョンは、設計波長での高透過率とレーザー損傷閾値を保証しています。TECHSPEC 合成石英製ウェッジプリズムは、くさび型のデザインを利用することでレーザービームの光路を0.5°~5°まで偏角します。偏角の等しい2枚のウェッジプリズムを用いてリスレープリズムペアを構成すると、元の偏角の大きさの2倍まで偏角の大きさを任意に変えることが可能になります。低熱膨張係数のガラス材料のため、ハイパワーレーザーアプリケーション時の正確なビームステアリングを確実にします。

補足： TECHSPEC N-BK7 ウェッジプリズムもラインナップしています。

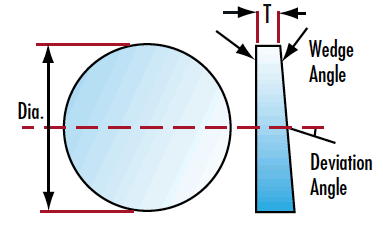

共通仕様

補足:

Specificy this is S1 & S2 power and irregularity, not the overall power of the wedge

面取り:

Protective bevel as needed

像方向:

Beam Deviation

基板:

Fused Silica (Corning 7980)

表面品質 (キズ-ブツ):

20-10

ニュートン (本数) @ 632.8nm:

0.50

イレギュラリティ (本数) @ 632.8nm:

0.20

熱膨張係数 CTE (x 10^-6/°C):

0.52

商品一覧
技術情報
アクセサリー製品
関連製品
特注品
参考資料

商品一覧

技術情報

アクセサリー製品

特注品

エドモンド・オプティクスでは、お客様の特定のアプリケーション要件に合わせたオプティクスおよびイメージング部品の包括的な特注品製造サービスをご提供しています。試作段階でも量産準備中でも、お客様のニーズに応じた柔軟なソリューションをご用意しております。経験豊富なエンジニアが、構想から完成までサポートいたします。

当社の対応範囲には以下が含まれます:

特注寸法、材料、コーティングなど
高精度な表面品質と平坦度
厳密な公差と複雑な形状
試作から量産まで対応可能な生産スケーラビリティ

詳細は特注品の製造能力をご覧いただくか、こちらからお問い合わせください。
