製品群ページ用ID 　製品群ページ用IDは、各製品群ページを識別するためのもので、キーワード検索にこの番号を入力することで対象の製品群ページにすばやくアクセスすることができます。 #3927

AdlOptica Focal-πShaper Q フラットトップビームシェイパー

AdlOptica の更なる情報へ

ガウシアンビームをエアリーディスクプロファイルに整形
エアリーディスクはフラットトップに集光可能
100％近い効率
AdlOptica πShaper フラットトップビームシェイパーもラインナップ

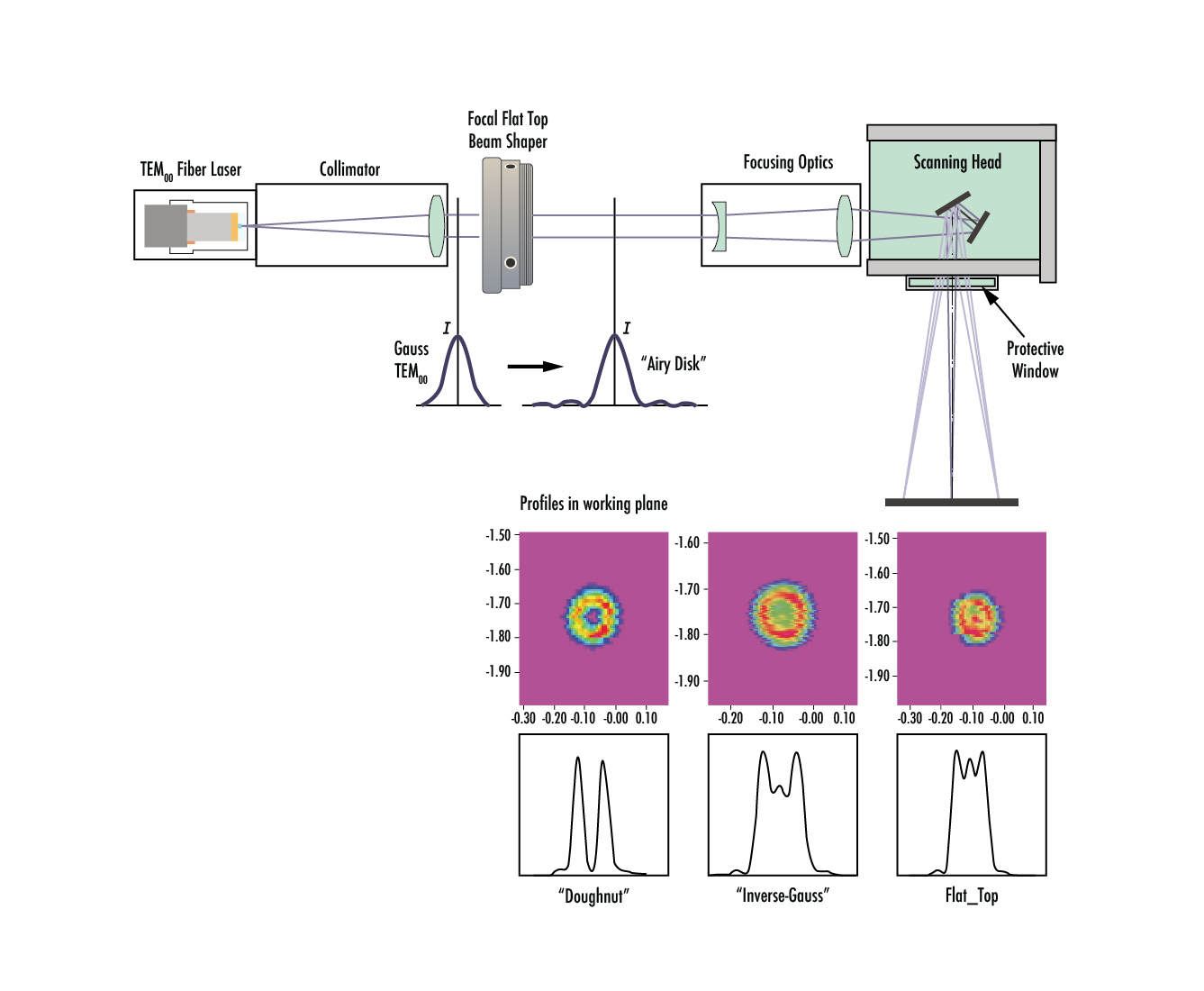

AdlOptica Focal-πShaper Q フラットトップビームシェイパーは、ガウシアンビームをレンズで集光後にエアリーディスクプロファイルに変換するのに用いられます。これは、ガウシアンビームをπShaper後すぐにエアリーディスクプロファイルに変換することで実現されます。このビームシェイパーは、内側と外側にねじ切り加工したコンパクトデザインを採用し、機器への組み込みを容易にします。AdlOptica Focal-πShaper Q フラットトップビームシェイパーは、スクライビングやPCBドリルをはじめとするマイクロマシニング用途、またマイクロ溶接用途でのビーム整形に優位性があります。Nd:YAG、チタンサファイア、赤外波長で複数のモデルをラインナップし、全モデルで下は2.5mmから上は23mmまでの入射ビーム径に対応します。

共通仕様

透過率 (%):

>99

入射ビームモード:

TEM₀₀

典型入射ビームモード品質 M²:

<1.5

入射ビーム拡がり角 (mrad):

±20

商品一覧
技術情報
アクセサリー製品
関連製品
参考資料

商品一覧

設計波長 (nm)	波長範囲 (nm)	有効径 (mm)	直径 (mm)	全長 (mm)	入射ビーム径 1/e² (mm)	商品コード	価格 (税別)	カートに入れる

266 266	250 - 275 250 - 275	20 20	42.00 42.00	29.00 29.00	4 - 6 4 - 6	#25-842	461,300 ¥461,300 数量 5+ ¥410,900 見積依頼する	5-7営業日 ×
266 266	250 - 275 250 - 275	20 20	42.00 42.00	29.00 29.00	6 - 9 6 - 9	#25-843	461,300 ¥461,300 数量 5+ ¥410,900 見積依頼する	5-7営業日 ×
266 266	250 - 275 250 - 275	20 20	42.00 42.00	29.00 29.00	8 - 12 8 - 12	#25-844	461,300 ¥461,300 数量 5+ ¥410,900 見積依頼する	5-7営業日 ×
355, 532 355, 532	355 - 532 355 - 532	20 20	42.00 42.00	29.00 29.00	2.5 - 4 2.5 - 4	#25-847	474,600 ¥474,600 数量 5+ ¥422,800 見積依頼する	5-7営業日 ×
355, 532 355, 532	355 - 532 355 - 532	20 20	42.00 42.00	29.00 29.00	3 - 5 3 - 5	#25-848	474,600 ¥474,600 数量 5+ ¥422,800 見積依頼する	5-7営業日 ×
355, 532 355, 532	335 - 560 335 - 560	20 20	42.00 42.00	29.00 29.00	4 - 6 4 - 6	#12-238	474,600 ¥474,600 数量 5+ ¥427,000 見積依頼する	5-7営業日 ×
355, 532 355, 532	335 - 560 335 - 560	20 20	42.00 42.00	29.00 29.00	6 - 9 6 - 9	#12-239	474,600 ¥474,600 数量 5+ ¥427,000 見積依頼する	5-7営業日 ×
355, 532 355, 532	335 - 560 335 - 560	20 20	42.00 42.00	29.00 29.00	8 - 12 8 - 12	#12-240	474,600 ¥474,600 数量 5+ ¥427,000 見積依頼する	5-7営業日 ×
750, 900 750, 900	750 - 900 750 - 900	20 20	42.00 42.00	29.00 29.00	8 - 12 8 - 12	#25-927	429,800 ¥429,800 数量 5+ ¥382,200 見積依頼する	5-7営業日 ×
750, 900 750, 900	750 - 900 750 - 900	20 20	42.00 42.00	29.00 29.00	2.5 - 4 2.5 - 4	#25-849	429,800 ¥429,800 数量 5+ ¥382,200 見積依頼する	5-7営業日 ×
750, 900 750, 900	750 - 900 750 - 900	20 20	42.00 42.00	29.00 29.00	4 - 6 4 - 6	#25-850	429,800 ¥429,800 数量 5+ ¥382,200 見積依頼する	5-7営業日 ×
750, 900 750, 900	750 - 900 750 - 900	20 20	42.00 42.00	29.00 29.00	6 - 9 6 - 9	#25-851	429,800 ¥429,800 数量 5+ ¥382,200 見積依頼する	5-7営業日 ×
1064 1064	1020 - 1100 1020 - 1100	20 20	42.00 42.00	29.00 29.00	2.5 - 4 2.5 - 4	#25-845	429,800 ¥429,800 数量 5+ ¥382,200 見積依頼する	5-7営業日 ×
1064 1064	1020 - 1100 1020 - 1100	20 20	42.00 42.00	29.00 29.00	3 - 5 3 - 5	#12-230	429,800 ¥429,800 数量 5+ ¥386,400 見積依頼する	5-7営業日 ×
1064 1064	1020 - 1100 1020 - 1100	20 20	42.00 42.00	29.00 29.00	4 - 6 4 - 6	#12-231	429,800 ¥429,800 数量 5+ ¥386,400 見積依頼する	5-7営業日 ×
1064 1064	1020 - 1100 1020 - 1100	20 20	42.00 42.00	29.00 29.00	6 - 9 6 - 9	#12-232	429,800 ¥429,800 数量 5+ ¥386,400 見積依頼する	5-7営業日 ×
1064 1064	1020 - 1100 1020 - 1100	20 20	42.00 42.00	29.00 29.00	8 - 12 8 - 12	#12-233	429,800 ¥429,800 数量 5+ ¥386,400 見積依頼する	5-7営業日 ×
1064 1064	1020 - 1100 1020 - 1100	20 20	42.00 42.00	29.00 29.00	11 - 17 11 - 17	#25-846	429,800 ¥429,800 数量 5+ ¥382,200 見積依頼する	5-7営業日 ×
1064 1064	1020 - 1100 1020 - 1100	38 38	64.00 64.00	21.00 21.00	15 - 20 15 - 20	#12-236	429,800 ¥429,800 数量 5+ ¥386,400 見積依頼する	5-7営業日 ×
1064 1064	1020 - 1100 1020 - 1100	38 38	64.00 64.00	21.00 21.00	18 - 23 18 - 23	#12-237	429,800 ¥429,800 数量 5+ ¥386,400 見積依頼する	お問い合わせ ×
1070 1070	1020 - 1100 1020 - 1100	10 10	42.00 42.00	29.00 29.00	8 - 12 8 - 12	#17-593	578,200 ¥578,200 数量 5+ ¥520,800 見積依頼する	5-7営業日 ×
1070 1070	1020 - 1100 1020 - 1100	38 38	64.00 64.00	21.00 21.00	18 - 23 18 - 23	#17-594	593,600 ¥593,600 数量 5+ ¥534,100 見積依頼する	5-7営業日 ×
1550, 2000 1550, 2000	1550 - 2000 1550 - 2000	20 20	42.00 42.00	29.00 29.00	4 - 6 4 - 6	#25-852	474,600 ¥474,600 数量 5+ ¥422,800 見積依頼する	5-7営業日 ×
1550, 2000 1550, 2000	1550 - 2000 1550 - 2000	20 20	42.00 42.00	29.00 29.00	6 - 9 6 - 9	#25-853	474,600 ¥474,600 数量 5+ ¥422,800 見積依頼する	5-7営業日 ×
1550, 2000 1550, 2000	1550 - 2000 1550 - 2000	20 20	42.00 42.00	29.00 29.00	8 - 12 8 - 12	#25-854	474,600 ¥474,600 数量 5+ ¥422,800 見積依頼する	5-7営業日 ×
10600 10600	9000 - 11000 9000 - 11000	20 20	42.00 42.00	29.00 29.00	8 - 12 8 - 12	#17-592	632,100 ¥632,100 数量 5+ ¥568,400 見積依頼する	5-7営業日 ×

技術情報

アクセサリー製品

補足： 対応するアクセサリー製品は、個々の商品コード毎に異なる場合があります。
どのアクセサリー製品がご希望の製品に対応するかが不明な場合は、こちらにお問い合わせください。

タイトル	商品コード	価格 (税別)	カートに入れる

Alignment Lens Q	#13-783	22,400 ¥22,400 数量 5+ ¥20,200 見積依頼する	5-7営業日 ×
Alignment Lens Q for UV	#13-784	28,850 ¥28,850 数量 5+ ¥26,050 見積依頼する	5-7営業日 ×
M30 x 0.75 → M58 x 1 変換アダプター	#12-322	16,550 ¥16,550 数量 5+ ¥15,150 見積依頼する	5-7営業日 ×
M58 x 1 → M30 x 0.75 変換アダプター	#12-323	16,550 ¥16,550 数量 5+ ¥15,150 見積依頼する	5-7営業日 ×
M30 x 0.75 → SM1 変換アダプター	#13-786	16,550 ¥16,550 数量 5+ ¥15,150 見積依頼する	5-7営業日 ×
M30 x 0.75 → M27 x 1 変換アダプター	#13-785	16,550 ¥16,550 数量 5+ ¥15,150 見積依頼する	5-7営業日 ×
