製品群ページ用ID 　製品群ページ用IDは、各製品群ページを識別するためのもので、キーワード検索にこの番号を入力することで対象の製品群ページにすばやくアクセスすることができます。 #2049

TECHSPEC^® ブランドの製品は、エドモンド・オプティクスによってデザイン、規格化、あるいは製造されます。もっと詳しく

正三角形プリズム

Equilateral Prisms

色分散用に最適
サイズは5~50mmまでラインナップ
AR コート付きと未コートバージョンをラインナップ
追加の分散プリズムもラインナップ

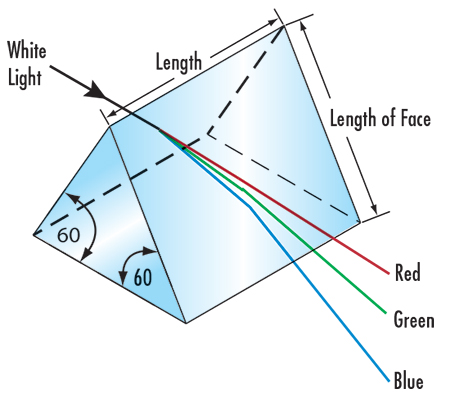

正三角形プリズムは、白色光 (平行光)を虹のスペクトルに分解する分散プリズムとして機能します。回折格子に比べて明るく、迷光の少ないスペクトルを形成します。二次スペクトルの発生もありません。エドモンド・オプティクスの正三角形プリズムには、N-SF11のフリントガラスを基板に使用しています。N-BK7に代表されるクラウンガラスに比べてアッベ数 (Abbe Number)が低く、より高い色分散性があります。なお同プリズムを複数個用いて光分散時の分解能を高める用途には、入出射面に反射防止膜の付いたプリズムの使用が効果的です。

共通仕様

寸法公差 (mm):

±0.1

基板:

N-SF11

表面品質 (キズ-ブツ):

40-20

角度公差 (分):

±2

像方向:

Dispersion

ニュートン (本数) @ 632.8nm:

2.50

イレギュラリティ (本数) @ 632.8nm:

0.50

商品一覧
技術情報
アクセサリー製品
関連製品
参考資料

商品一覧

三角面一辺の寸法 (mm)	全長 (mm)	コーティング	基板	商品コード	価格 (税別)	カートに入れる

5.00 5.00	5.00 5.00	Uncoated Uncoated	N-SF11 N-SF11	#49-430	12,500 ¥12,500 数量 6+ ¥11,250 見積依頼する	5-7営業日 ×
5.00 5.00	5.00 5.00	MgF2 (400-700nm) MgF₂ (400-700nm)	N-SF11 N-SF11	#49-433	13,200 ¥13,200 数量 6+ ¥11,850 見積依頼する	5-7営業日 ×
10.00 10.00	10.00 10.00	Uncoated Uncoated	N-SF11 N-SF11	#47-275	14,250 ¥14,250 数量 6+ ¥12,850 見積依頼する	5-7営業日 ×
10.00 10.00	10.00 10.00	MgF2 (400-700nm) MgF₂ (400-700nm)	N-SF11 N-SF11	#47-280	15,100 ¥15,100 数量 6+ ¥13,600 見積依頼する	5-7営業日 ×
15.00 15.00	15.00 15.00	Uncoated Uncoated	N-SF11 N-SF11	#47-276	14,250 ¥14,250 数量 6+ ¥12,850 見積依頼する	5-7営業日 ×
15.00 15.00	15.00 15.00	MgF2 (400-700nm) MgF₂ (400-700nm)	N-SF11 N-SF11	#47-281	15,100 ¥15,100 数量 6+ ¥13,600 見積依頼する	5-7営業日 ×
20.00 20.00	20.00 20.00	Uncoated Uncoated	N-SF11 N-SF11	#49-431	16,200 ¥16,200 数量 6+ ¥14,550 見積依頼する	5-7営業日 ×
20.00 20.00	20.00 20.00	MgF2 (400-700nm) MgF₂ (400-700nm)	N-SF11 N-SF11	#49-434	17,550 ¥17,550 数量 6+ ¥15,800 見積依頼する	5-7営業日 ×
25.00 25.00	25.00 25.00	Uncoated Uncoated	N-SF11 N-SF11	#47-277	19,050 ¥19,050 数量 6+ ¥17,150 見積依頼する	在庫あり ×
25.00 25.00	25.00 25.00	MgF2 (400-700nm) MgF₂ (400-700nm)	N-SF11 N-SF11	#47-282	21,000 ¥21,000 数量 6+ ¥18,900 見積依頼する	5-7営業日 ×
30.00 30.00	30.00 30.00	Uncoated Uncoated	N-SF11 N-SF11	#47-278	22,100 ¥22,100 数量 6+ ¥19,900 見積依頼する	5-7営業日 ×
30.00 30.00	30.00 30.00	MgF2 (400-700nm) MgF₂ (400-700nm)	N-SF11 N-SF11	#47-283	23,750 ¥23,750 数量 6+ ¥21,350 見積依頼する	5-7営業日 ×
35.00 35.00	35.00 35.00	Uncoated Uncoated	N-SF11 N-SF11	#47-279	30,150 ¥30,150 数量 6+ ¥27,150 見積依頼する	5-7営業日 ×
35.00 35.00	35.00 35.00	MgF2 (400-700nm) MgF₂ (400-700nm)	N-SF11 N-SF11	#47-284	31,800 ¥31,800 数量 6+ ¥28,650 見積依頼する	5-7営業日 ×
40.00 40.00	40.00 40.00	Uncoated Uncoated	N-SF11 N-SF11	#65-591	35,650 ¥35,650 数量 6+ ¥32,100 見積依頼する	5-7営業日 ×
40.00 40.00	40.00 40.00	MgF2 (400-700nm) MgF₂ (400-700nm)	N-SF11 N-SF11	#65-593	37,150 ¥37,150 数量 6+ ¥33,450 見積依頼する	5-7営業日 ×
50.00 50.00	50.00 50.00	Uncoated Uncoated	N-SF11 N-SF11	#49-432	47,150 ¥47,150 数量 6+ ¥42,450 見積依頼する	5-7営業日 ×
50.00 50.00	50.00 50.00	MgF2 (400-700nm) MgF₂ (400-700nm)	N-SF11 N-SF11	#49-435	49,200 ¥49,200 数量 6+ ¥44,300 見積依頼する	在庫あり ×
