Cマウント平面ミラー

精密なアライメント用に最適
35 x 35mm サイズのミラーを内蔵

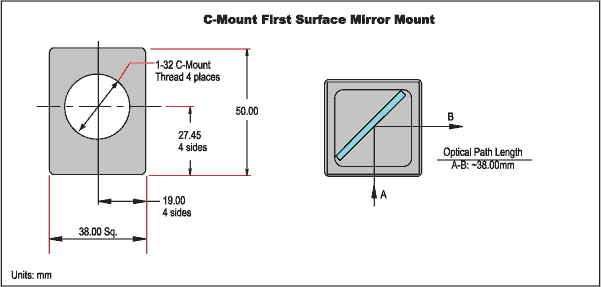

50mm H x 38mm W x 38mm D のハウジング寸法
ミラーとハウジングを個別に購入も可能

35mm角で板厚3mmのTECHSPEC® 反射強化アルミコート付き平面ミラーにCマウント対応ハウジングを組み合わせた当社のCマウント平面ミラーは、四面あるCマウント開口を通じて光学系内に実装することを容易にします。ハウジング寸法は50mm H x 38mm W x 38mm Dで、ハウジング側面部の四面にはCマウント (1-32UNF)の開口を持った雌ねじが施されています。なお機能上実質使用しない開口には、それを塞ぐ専用の蓋 (Cマウントカバー)が予め装着されています。底面部中央には¼-20UNCのタップ穴が施されているため、同ねじ規格のマウントポスト上に設置も可能です。ハウジングはアルミ製の黒アルマイト仕上げ。

共通仕様

光学部品のタイプ:

First Surface Mirror

寸法 (mm):

38 x 38 x 50

寸法公差 (mm):

±0.25

端面:

Ground

鏡筒長 (mm):

38.0

平面度 (P-V):

4 - 6λ

基板:

Float Glass

表面品質 (キズ-ブツ):

60-40

コーティングタイプ:

Metal

ねじタイプ:

C-Mount (1" x 32 TPI)

商品一覧
技術情報
アクセサリー製品
関連製品
参考資料

商品一覧

平面度	寸法 (mm)	コーティングスペック	コーティング	商品コード	価格 (税別)	カートに入れる

4 - 6λ 4 - 6λ	38 x 38 x 50 38 x 38 x 50	Ravg >95% @ 450 - 650nm R_avg >95% @ 450 - 650nm	Enhanced Aluminum (450-650nm) Enhanced Aluminum (450-650nm)	#54-825	40,100 ¥40,100 数量 5+ ¥35,500 見積依頼する	在庫あり ×
4 - 6λ 4 - 6λ	38 x 38 x 50 38 x 38 x 50	R_avg >96% @ 700 - 2000nm R_avg >96% @ 2000 - 10,000nm	Protected Gold (700-10000nm) Protected Gold (700-10000nm)	#36-153	40,150 ¥40,150 数量 5+ ¥35,550 見積依頼する	5-7営業日 ×
4 - 6λ 4 - 6λ	38 x 38 x 50 38 x 38 x 50	R_avg >98% @ 450 - 2000nm R_avg >98% @ 2000 - 10,000nm	Protected Silver (450-10000nm) Protected Silver (450-10000nm)	#36-154	40,150 ¥40,150 数量 5+ ¥35,550 見積依頼する	5-7営業日 ×
