製品群ページ用ID 　製品群ページ用IDは、各製品群ページを識別するためのもので、キーワード検索にこの番号を入力することで対象の製品群ページにすばやくアクセスすることができます。 #2057

TECHSPEC^® ブランドの製品は、エドモンド・オプティクスによってデザイン、規格化、あるいは製造されます。もっと詳しく

アミチプリズム (ダハプリズム)

Amici Roof Prisms

90°偏角プリズム
ダハ面により、倒立反転像を形成
ダハ面は6秒の角度分解能
ダハ面 (ルーフ面) は未コートと銀コートをラインナップ

直角プリズムと同じ角度構成 (90°、45°、45°)ですが、斜面 (反射面)は直角二面鏡の屋根型形状 (ダハ面)になっています。この面により、垂直入射時に倒立像の状態で90°に偏角します。レンズ光学系により反転した像状態を正立像に変換するのに最適です。一眼レフカメラや顕微鏡等の光学系に広く利用されます。直線偏光の光が未コートのアミチプリズムに入射すると、2つの楕円偏光が混ざり合って出射されるため、アプリケーションによってはコントラストや解像力の減少を引き起こします。銀コートされたアミチプリズムは、こうした問題を取り除きます。

共通仕様

寸法公差 (mm):

+0/-0.1

分解能 (秒):

6.00

面取り:

Protective bevel as needed

表面品質 (キズ-ブツ):

60-40

像方向:

Right-Handed

偏角 (°):

波長範囲 (nm):

350 - 2200

ニュートン (本数) @ 632.8nm:

3.00

イレギュラリティ (本数) @ 632.8nm:

1.00

商品一覧
技術情報
アクセサリー製品
関連製品
特注品
参考資料

商品一覧

コーティング	有効径 (mm)	波長範囲 (nm)	商品コード	価格 (税別)	カートに入れる

Uncoated Uncoated	8.00 8.00	350 - 2200 350 - 2200	#45-662	12,700 ¥12,700 数量 6+ ¥10,300 見積依頼する	5-7営業日 ×
Silver with protective overcoat Silver with protective overcoat	8.00 8.00	350 - 2200 350 - 2200	#12-638	16,800 ¥16,800 数量 6+ ¥13,600 見積依頼する	5-7営業日 ×
Uncoated Uncoated	13.00 13.00	350 - 2200 350 - 2200	#45-261	14,150 ¥14,150 数量 6+ ¥11,450 見積依頼する	在庫あり ×
Silver with protective overcoat Silver with protective overcoat	13.00 13.00	350 - 2200 350 - 2200	#12-639	18,200 ¥18,200 数量 6+ ¥15,400 見積依頼する	5-7営業日 ×

技術情報

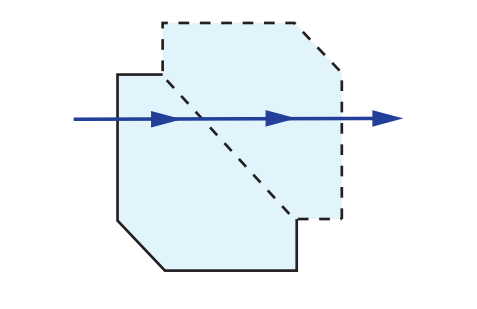

Amici Roof Prism Tunnel Diagram


A (mm)	B (mm)	C (mm)	D (mm)	Stock No. Uncoated	Stock No. Protected Silver Coated
9.00	12.18	12.73	8.00	#45-662	#12-638
14.00	18.95	19.80	13.00	#45-261	#12-639

アクセサリー製品

特注品

エドモンド・オプティクスでは、お客様の特定のアプリケーション要件に合わせたオプティクスおよびイメージング部品の包括的な特注品製造サービスをご提供しています。試作段階でも量産準備中でも、お客様のニーズに応じた柔軟なソリューションをご用意しております。経験豊富なエンジニアが、構想から完成までサポートいたします。

当社の対応範囲には以下が含まれます:

特注寸法、材料、コーティングなど
高精度な表面品質と平坦度
厳密な公差と複雑な形状
試作から量産まで対応可能な生産スケーラビリティ

詳細は特注品の製造能力をご覧いただくか、こちらからお問い合わせください。
