アクロマティック波長板 (位相差板)

複数の波長域をラインナップ
広い波長域にわたりフラットな特性
λ/4 とλ/2 のリタデーション
黒アルマイト仕上げの金枠に固定

アクロマティック波長板 (位相差板) は、使用する光の波長に依存せず一定の位相シフトを実現します。この波長非依存性は、2種類の異なる結晶材料を用いることで実現されます。入射光の波長が変化しても、各結晶毎に生じる位相シフト量が互いを相殺するため、結果的に波長依存性がなくなります。アクロマティック波長板 (位相差板) のフラットな特性は、チューナブルレーザーや多波長レーザーシステム、および他の広帯域波長光源との使用に理想的です。

共通仕様

寸法公差 (mm):

+0/-0.25

構造:

Crystalline

ハウジング公差 (mm):

+0/-0.25

基板:

Crystal Quartz and MgF₂

商品一覧
商品説明
技術情報
アクセサリー製品
関連製品
参考資料

商品一覧

リタデーション	波長範囲 (nm)	有効径 (mm)	直径 (mm)	タイプ	表面品質	商品コード	価格 (税別)	カートに入れる

λ/4 λ/4	465 - 610 465 - 610	11.5 11.5	25.40 25.40	Achromatic Waveplate Achromatic Waveplate	20-10 20-10	#46-558	130,900 ¥130,900 数量 6+ ¥108,950 見積依頼する	5-7営業日 ×
λ/2 λ/2	465 - 610 465 - 610	11.5 11.5	25.40 25.40	Achromatic Waveplate Achromatic Waveplate	20-10 20-10	#46-559	130,900 ¥130,900 数量 6+ ¥108,950 見積依頼する	5-7営業日 ×
λ/4 λ/4	610 - 850 610 - 850	11.5 11.5	25.40 25.40	Achromatic Waveplate Achromatic Waveplate	20-10 20-10	#63-935	130,900 ¥130,900 数量 6+ ¥108,950 見積依頼する	5-7営業日 ×
λ/2 λ/2	610 - 850 610 - 850	11.5 11.5	25.40 25.40	Achromatic Waveplate Achromatic Waveplate	20-10 20-10	#63-936	130,900 ¥130,900 数量 6+ ¥108,950 見積依頼する	5-7営業日 ×
λ/4 λ/4	700 - 1000 700 - 1000	11.5 11.5	25.40 25.40	Achromatic Waveplate Achromatic Waveplate	20-10 20-10	#46-560	130,900 ¥130,900 数量 6+ ¥108,950 見積依頼する	5-7営業日 ×
λ/2 λ/2	700 - 1000 700 - 1000	11.5 11.5	25.40 25.40	Achromatic Waveplate Achromatic Waveplate	20-10 20-10	#46-561	130,900 ¥130,900 数量 6+ ¥108,950 見積依頼する	5-7営業日 ×
λ/4 λ/4	1200 - 1650 1200 - 1650	11.5 11.5	25.40 25.40	Achromatic Waveplate Achromatic Waveplate	20-10 20-10	#46-562	130,900 ¥130,900 数量 6+ ¥108,950 見積依頼する	5-7営業日 ×
λ/2 λ/2	1200 - 1650 1200 - 1650	11.5 11.5	25.40 25.40	Achromatic Waveplate Achromatic Waveplate	20-10 20-10	#46-563	130,900 ¥130,900 数量 6+ ¥108,950 見積依頼する	5-7営業日 ×

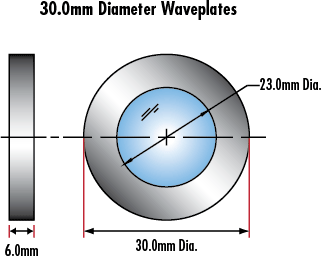

λ/4 λ/4	465 - 610 465 - 610	23 23	30.00 30.00	Achromatic Waveplate Achromatic Waveplate	20-10 20-10	#48-497	147,000 ¥147,000 数量 6+ ¥123,350 見積依頼する	5-7営業日 ×
λ/2 λ/2	465 - 610 465 - 610	23 23	30.00 30.00	Achromatic Waveplate Achromatic Waveplate	20-10 20-10	#48-498	147,000 ¥147,000 数量 6+ ¥123,350 見積依頼する	5-7営業日 ×
λ/4 λ/4	610 - 850 610 - 850	23 23	30.00 30.00	Achromatic Waveplate Achromatic Waveplate	20-10 20-10	#65-919	147,000 ¥147,000 数量 6+ ¥123,350 見積依頼する	5-7営業日 ×
λ/2 λ/2	610 - 850 610 - 850	23 23	30.00 30.00	Achromatic Waveplate Achromatic Waveplate	20-10 20-10	#65-920	147,000 ¥147,000 数量 6+ ¥123,350 見積依頼する	5-7営業日 ×
λ/4 λ/4	700 - 1000 700 - 1000	23 23	30.00 30.00	Achromatic Waveplate Achromatic Waveplate	20-10 20-10	#48-499	147,000 ¥147,000 数量 6+ ¥123,350 見積依頼する	5-7営業日 ×
λ/2 λ/2	700 - 1000 700 - 1000	23 23	30.00 30.00	Achromatic Waveplate Achromatic Waveplate	20-10 20-10	#48-500	147,000 ¥147,000 数量 6+ ¥123,350 見積依頼する	5-7営業日 ×
λ/4 λ/4	1200 - 1650 1200 - 1650	23 23	30.00 30.00	Achromatic Waveplate Achromatic Waveplate	20-10 20-10	#48-501	147,000 ¥147,000 数量 6+ ¥123,350 見積依頼する	5-7営業日 ×
λ/2 λ/2	1200 - 1650 1200 - 1650	23 23	30.00 30.00	Achromatic Waveplate Achromatic Waveplate	20-10 20-10	#48-502	147,000 ¥147,000 数量 6+ ¥123,350 見積依頼する	5-7営業日 ×
λ/4 λ/4	340 - 560 340 - 560	>8.0 >8.0	12.70 12.70	Achromatic Waveplate Achromatic Waveplate	40-20 40-20	#39-024	111,300 ¥111,300 数量 6+ ¥94,500 見積依頼する	5-7営業日 ×
λ/2 λ/2	340 - 560 340 - 560	>8.0 >8.0	12.70 12.70	Achromatic Waveplate Achromatic Waveplate	40-20 40-20	#39-025	111,300 ¥111,300 数量 6+ ¥94,500 見積依頼する	5-7営業日 ×
λ/4 λ/4	340 - 560 340 - 560	>20.0 >20.0	25.40 25.40	Achromatic Waveplate Achromatic Waveplate	40-20 40-20	#39-026	142,100 ¥142,100 数量 6+ ¥123,350 見積依頼する	5-7営業日 ×
λ/2 λ/2	340 - 560 340 - 560	>20.0 >20.0	25.40 25.40	Achromatic Waveplate Achromatic Waveplate	40-20 40-20	#39-027	142,100 ¥142,100 数量 6+ ¥123,350 見積依頼する	5-7営業日 ×
λ/4 λ/4	340 - 560 340 - 560	>27.0 >27.0	50.80 50.80	Achromatic Waveplate Achromatic Waveplate	40-20 40-20	#39-028	450,100 ¥450,100 数量 6+ ¥390,050 見積依頼する	5-7営業日 ×
λ/2 λ/2	340 - 560 340 - 560	>34.0 >34.0	50.80 50.80	Achromatic Waveplate Achromatic Waveplate	40-20 40-20	#39-029	450,100 ¥450,100 数量 6+ ¥390,050 見積依頼する	5-7営業日 ×
λ/4 λ/4	450 - 650 450 - 650	>8.0 >8.0	12.70 12.70	Achromatic Waveplate Achromatic Waveplate	40-20 40-20	#39-030	111,300 ¥111,300 数量 6+ ¥94,500 見積依頼する	お問い合わせ ×
λ/2 λ/2	450 - 650 450 - 650	>8.0 >8.0	12.70 12.70	Achromatic Waveplate Achromatic Waveplate	40-20 40-20	#39-031	111,300 ¥111,300 数量 6+ ¥94,500 見積依頼する	5-7営業日 ×
λ/4 λ/4	450 - 650 450 - 650	>20.0 >20.0	25.40 25.40	Achromatic Waveplate Achromatic Waveplate	40-20 40-20	#39-032	142,100 ¥142,100 数量 6+ ¥123,350 見積依頼する	5-7営業日 ×
λ/2 λ/2	450 - 650 450 - 650	>20.0 >20.0	25.40 25.40	Achromatic Waveplate Achromatic Waveplate	40-20 40-20	#39-033	142,100 ¥142,100 数量 6+ ¥123,350 見積依頼する	在庫あり ×
λ/4 λ/4	450 - 650 450 - 650	>34.0 >34.0	50.80 50.80	Achromatic Waveplate Achromatic Waveplate	40-20 40-20	#39-034	450,100 ¥450,100 数量 6+ ¥390,050 見積依頼する	5-7営業日 ×
λ/2 λ/2	450 - 650 450 - 650	>34.0 >34.0	50.80 50.80	Achromatic Waveplate Achromatic Waveplate	40-20 40-20	#39-035	450,100 ¥450,100 数量 6+ ¥390,050 見積依頼する	5-7営業日 ×
λ/4 λ/4	550 - 750 550 - 750	>8.0 >8.0	12.70 12.70	Achromatic Waveplate Achromatic Waveplate	40-20 40-20	#39-036	111,300 ¥111,300 数量 6+ ¥94,500 見積依頼する	5-7営業日 ×
λ/2 λ/2	550 - 750 550 - 750	>8.0 >8.0	12.70 12.70	Achromatic Waveplate Achromatic Waveplate	40-20 40-20	#39-037	111,300 ¥111,300 数量 6+ ¥94,500 見積依頼する	5-7営業日 ×
λ/4 λ/4	550 - 750 550 - 750	>20.0 >20.0	25.40 25.40	Achromatic Waveplate Achromatic Waveplate	40-20 40-20	#39-038	142,100 ¥142,100 数量 6+ ¥123,350 見積依頼する	5-7営業日 ×
λ/2 λ/2	550 - 750 550 - 750	>20.0 >20.0	25.40 25.40	Achromatic Waveplate Achromatic Waveplate	40-20 40-20	#39-039	142,100 ¥142,100 数量 6+ ¥123,350 見積依頼する	5-7営業日 ×
λ/4 λ/4	550 - 750 550 - 750	>34.0 >34.0	50.80 50.80	Achromatic Waveplate Achromatic Waveplate	40-20 40-20	#39-040	450,100 ¥450,100 数量 6+ ¥390,050 見積依頼する	5-7営業日 ×
λ/2 λ/2	550 - 750 550 - 750	>34.0 >34.0	50.80 50.80	Achromatic Waveplate Achromatic Waveplate	40-20 40-20	#39-041	450,100 ¥450,100 数量 6+ ¥390,050 見積依頼する	5-7営業日 ×
λ/4 λ/4	650 - 1100 650 - 1100	>8.0 >8.0	12.70 12.70	Achromatic Waveplate Achromatic Waveplate	40-20 40-20	#39-042	111,300 ¥111,300 数量 6+ ¥94,500 見積依頼する	5-7営業日 ×
λ/2 λ/2	650 - 1100 650 - 1100	>8.0 >8.0	12.70 12.70	Achromatic Waveplate Achromatic Waveplate	40-20 40-20	#39-043	111,300 ¥111,300 数量 6+ ¥94,500 見積依頼する	お問い合わせ ×
λ/4 λ/4	650 - 1100 650 - 1100	>20.0 >20.0	25.40 25.40	Achromatic Waveplate Achromatic Waveplate	40-20 40-20	#39-044	142,100 ¥142,100 数量 6+ ¥123,350 見積依頼する	お問い合わせ ×
λ/2 λ/2	650 - 1100 650 - 1100	>20.0 >20.0	25.40 25.40	Achromatic Waveplate Achromatic Waveplate	40-20 40-20	#39-045	142,100 ¥142,100 数量 6+ ¥123,350 見積依頼する	お問い合わせ ×
λ/4 λ/4	650 - 1100 650 - 1100	>34.0 >34.0	50.80 50.80	Achromatic Waveplate Achromatic Waveplate	40-20 40-20	#39-046	450,100 ¥450,100 数量 6+ ¥390,050 見積依頼する	5-7営業日 ×
λ/2 λ/2	650 - 1100 650 - 1100	>34.0 >34.0	50.80 50.80	Achromatic Waveplate Achromatic Waveplate	40-20 40-20	#39-047	450,100 ¥450,100 数量 6+ ¥390,050 見積依頼する	5-7営業日 ×
λ/4 λ/4	900 - 2100 900 - 2100	>8.0 >8.0	12.70 12.70	Achromatic Waveplate Achromatic Waveplate	40-20 40-20	#39-048	111,300 ¥111,300 数量 6+ ¥94,500 見積依頼する	5-7営業日 ×
λ/2 λ/2	900 - 2100 900 - 2100	>8.0 >8.0	12.70 12.70	Achromatic Waveplate Achromatic Waveplate	40-20 40-20	#39-049	111,300 ¥111,300 数量 6+ ¥94,500 見積依頼する	5-7営業日 ×
λ/4 λ/4	900 - 2100 900 - 2100	>20.0 >20.0	25.40 25.40	Achromatic Waveplate Achromatic Waveplate	40-20 40-20	#39-050	142,100 ¥142,100 数量 6+ ¥123,350 見積依頼する	5-7営業日 ×
λ/2 λ/2	900 - 2100 900 - 2100	>20.0 >20.0	25.40 25.40	Achromatic Waveplate Achromatic Waveplate	40-20 40-20	#39-051	142,100 ¥142,100 数量 6+ ¥123,350 見積依頼する	5-7営業日 ×
λ/4 λ/4	900 - 2100 900 - 2100	>34.0 >34.0	50.80 50.80	Achromatic Waveplate Achromatic Waveplate	40-20 40-20	#39-052	450,100 ¥450,100 数量 6+ ¥390,050 見積依頼する	お問い合わせ ×
λ/2 λ/2	900 - 2100 900 - 2100	>34.0 >34.0	50.80 50.80	Achromatic Waveplate Achromatic Waveplate	40-20 40-20	#39-053	450,100 ¥450,100 数量 6+ ¥390,050 見積依頼する	5-7営業日 ×

商品説明

0°の入射角で用いるためにデザインされ、入射角が±3°ずれた場合でも位相ずれは1% 未満に収まります。23mmの開口径を持つ波長板は、2種類の結晶材料を接着で貼り合わせています。どのアクロマティック波長板 (位相差板) も、高速軸 (進相軸) を示すマーキングが付いた、黒アルマイト仕上げの金枠内に固定されます。
