S, C & T マウント チューブ用円形光学素子マウント

×
  • 単レンズ、アクロマートレンズ、フィルター、レチクルといった円形光学素子の固定用に
  • 全てのC、S、Tマウントシステムへの実装用にデザイン
  • 光学素子は付属のねじリングを用いて所定の位置に固定

共通仕様

光学部品のタイプ:
Circular
機能:
Optic Mount (Fixed)
 ねじタイプ   対応可能な光学部品の直径 (mm)   対応可能な光学部品の最大厚さ (mm)   対応可能な光学部品の最小厚さ (mm)   鏡筒長 (mm)   比較する   商品コード   価格 (税別)  カートに入れる
C-Mount 25.0 - 25.4 3.75 1.0 16.3 #56-353 ¥12,900 数量 5+ ¥11,450   見積依頼する
  • 在庫あり
    ×

C-Mount 21.0 3.0 1.0 5.6 #53-860 ¥7,150 数量 5+ ¥6,300   見積依頼する
  • 在庫あり
    ×

C-Mount 20.0 2.90 1.00 5.6 #54-618 ¥7,150 数量 5+ ¥6,350   見積依頼する
  • 在庫あり
    ×

C-Mount 18.0 3.0 1.0 5.6 #54-617 ¥7,150 数量 5+ ¥6,350   見積依頼する
  • 5-7営業日
    ×

C-Mount 15.0 3.0 1.0 5.6 #54-616 ¥7,150 数量 5+ ¥6,350   見積依頼する
  • 5-7営業日
    ×

C-Mount 12.5 3.0 1.0 5.6 #55-246 ¥7,150 数量 5+ ¥6,350   見積依頼する
  • お問い合わせ
    ×

C-Mount 12.0 3.0 1.0 5.6 #54-615 ¥7,150 数量 5+ ¥6,350   見積依頼する
  • 在庫あり
    ×

C-Mount 10.0 3.0 1.0 5.6 #63-979 ¥7,150 数量 5+ ¥6,350   見積依頼する
  • 5-7営業日
    ×

C-Mount 9.0 3.0 1.0 5.6 #54-614 ¥7,150 数量 5+ ¥6,350   見積依頼する
  • 5-7営業日
    ×

C-Mount 6.5 3.0 1.0 5.6 #57-973 ¥7,150 数量 5+ ¥6,800   見積依頼する
  • 5-7営業日
    ×

C-Mount 6.0 3.0 1.0 5.6 #54-613 ¥7,150 数量 5+ ¥6,350   見積依頼する
  • 5-7営業日
    ×

C-Mount 5.0 3.0 1.0 5.6 #54-612 ¥7,150 数量 5+ ¥6,350   見積依頼する
  • 5-7営業日
    ×

C-Mount 4.0 3.0 1.0 5.6 #57-972 ¥7,150 数量 5+ ¥6,700   見積依頼する
  • 5-7営業日
    ×

C-Mount 3.0 3.0 1.0 5.6 #54-611 ¥7,150 数量 5+ ¥6,350   見積依頼する
  • 5-7営業日
    ×

C-Mount 3.0 11.0 1.5 14.0 #54-620 ¥7,150 数量 5+ ¥6,350   見積依頼する
  • お問い合わせ
    ×

C-Mount 5.0 6.5 1.0 14.0 #57-974 ¥7,150 数量 5+ ¥6,800   見積依頼する
  • 5-7営業日
    ×

C-Mount 6.25 11.0 2.5 14.0 #54-621 ¥7,150 数量 5+ ¥6,350   見積依頼する
  • 5-7営業日
    ×

C-Mount 9.0 11.0 2.5 14.0 #54-622 ¥7,150 数量 5+ ¥6,350   見積依頼する
  • お問い合わせ
    ×

C-Mount 10.0 10.5 2.0 14.0 #63-980 ¥7,150 数量 5+ ¥6,350   見積依頼する
  • 5-7営業日
    ×

C-Mount 12.5 11.0 2.5 14.0 #54-623 ¥7,150 数量 5+ ¥6,350   見積依頼する
  • 在庫あり
    ×

C-Mount 15.0 11.0 3.0 14.0 #54-624 ¥7,150 数量 5+ ¥6,350   見積依頼する
  • 5-7営業日
    ×

C-Mount 18.0 11.0 3.0 14.0 #54-625 ¥7,150 数量 5+ ¥6,350   見積依頼する
  • 在庫あり
    ×

C-Mount 20.0 11.0 3.5 14.0 #54-626 ¥7,150 数量 5+ ¥6,350   見積依頼する
  • お問い合わせ
    ×

C-Mount 25.0 - 25.4 11.5 3.3 24.2 #56-354 ¥12,900 数量 5+ ¥11,450   見積依頼する
  • 在庫あり
    ×

S-Mount 3.0 3.0 1.0 6.2 #63-938 ¥4,900 数量 5+ ¥4,400   見積依頼する
  • 5-7営業日
    ×

S-Mount 4.0 3.0 1.0 6.2 #63-939 ¥4,900 数量 5+ ¥4,400   見積依頼する
  • 5-7営業日
    ×

S-Mount 5.0 3.0 1.0 5.6 #63-940 ¥4,900 数量 5+ ¥4,400   見積依頼する
  • 5-7営業日
    ×

S-Mount 6.0 3.0 1.0 5.6 #63-941 ¥4,900 数量 5+ ¥4,400   見積依頼する
  • 5-7営業日
    ×

S-Mount 9.0 3.0 1.0 5.6 #63-942 ¥4,900 数量 5+ ¥4,400   見積依頼する
  • 5-7営業日
    ×

S-Mount 10.0 2.5 1.0 8.6 #63-943 ¥4,900 数量 5+ ¥4,400   見積依頼する
  • 在庫あり
    ×

S-Mount 12.5 - 12.7 2.5 1.0 13.6 #63-944 ¥8,050 数量 5+ ¥7,150   見積依頼する
  • 在庫あり
    ×

S-Mount 5.0 6.5 1.0 9.7 #63-948 ¥4,900 数量 5+ ¥4,400   見積依頼する
  • 5-7営業日
    ×

S-Mount 6.25 6.5 2.0 9.7 #63-949 ¥4,900 数量 5+ ¥4,400   見積依頼する
  • 5-7営業日
    ×

S-Mount 9.0 6.5 2.0 9.7 #63-950 ¥4,900 数量 5+ ¥4,400   見積依頼する
  • 5-7営業日
    ×

S-Mount 10.0 6.5 2.0 12.7 #63-951 ¥4,900 数量 5+ ¥4,400   見積依頼する
  • 5-7営業日
    ×

S-Mount 12.5 - 12.7 6.5 2.0 20.5 #63-952 ¥8,050 数量 5+ ¥7,150   見積依頼する
  • 5-7営業日
    ×

T-Mount 12.5 - 12.7 5.50 2.00 11.5 #52-933 ¥8,650 数量 5+ ¥8,150   見積依頼する
  • 5-7営業日
    ×

T-Mount 25.0 - 25.4 5.50 2.00 11.5 #52-292 ¥8,650 数量 5+ ¥7,700   見積依頼する
  • 5-7営業日
    ×

T-Mount 27.0 5.5 2.0 11.5 #53-861 ¥8,650 数量 5+ ¥7,700   見積依頼する
  • 5-7営業日
    ×

T-Mount 30.0 5.5 2.5 11.5 #57-975 ¥8,650 数量 5+ ¥7,700   見積依頼する
  • 在庫あり
    ×

T-Mount 40.0 10.95 2.0 15.0 #57-976 ¥8,650 数量 5+ ¥7,700   見積依頼する
  • 5-7営業日
    ×

T-Mount 12.5 - 12.7 15.50 5.00 21.5 #52-954 ¥8,650 数量 5+ ¥7,700   見積依頼する
  • 5-7営業日
    ×

T-Mount 25.0 - 25.4 15.50 5.00 21.5 #52-293 ¥8,650 数量 5+ ¥7,700   見積依頼する
  • 5-7営業日
    ×

T-Mount 30.0 15.5 5.0 21.5 #57-977 ¥8,650 数量 5+ ¥7,700   見積依頼する
  • 在庫あり
    ×

T-Mount 40.0 20.95 5.0 25.0 #57-978 ¥8,650 数量 5+ ¥7,700   見積依頼する
  • 在庫あり
    ×

T-Mount 50.0 10.0 2.0 22.0 #88-943 ¥12,900 数量 5+ ¥11,200   見積依頼する
  • 5-7営業日
    ×

T-Mount 50.0 18.5 5.0 32.5 #88-944 ¥12,900 数量 5+ ¥11,200   見積依頼する
  • 5-7営業日
    ×

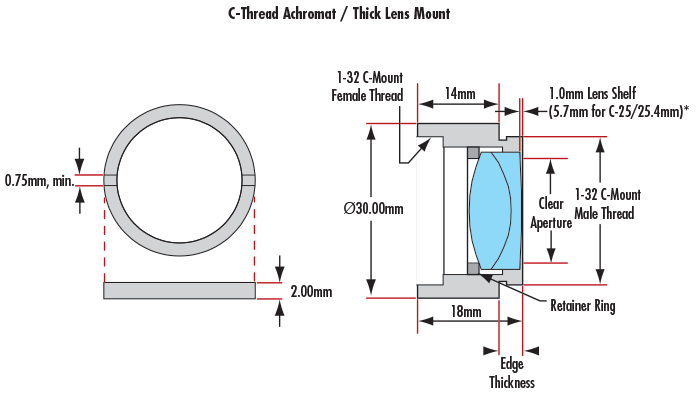

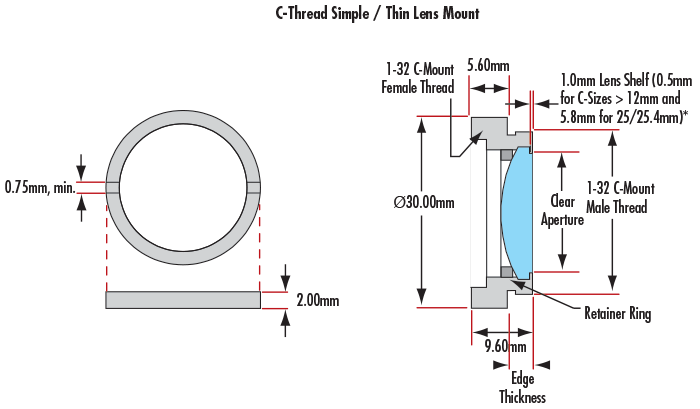

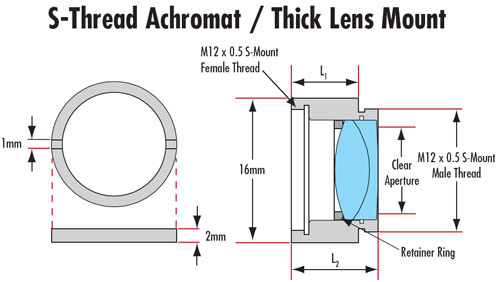

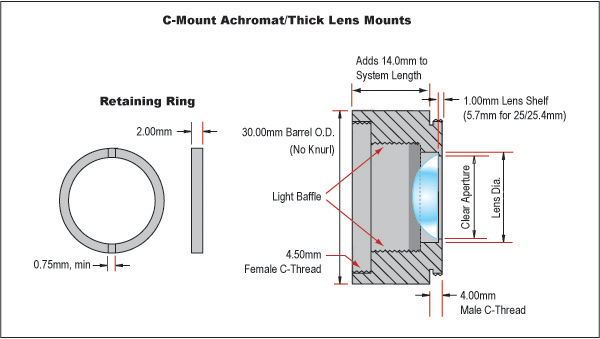

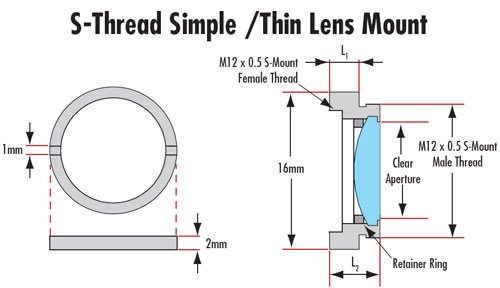

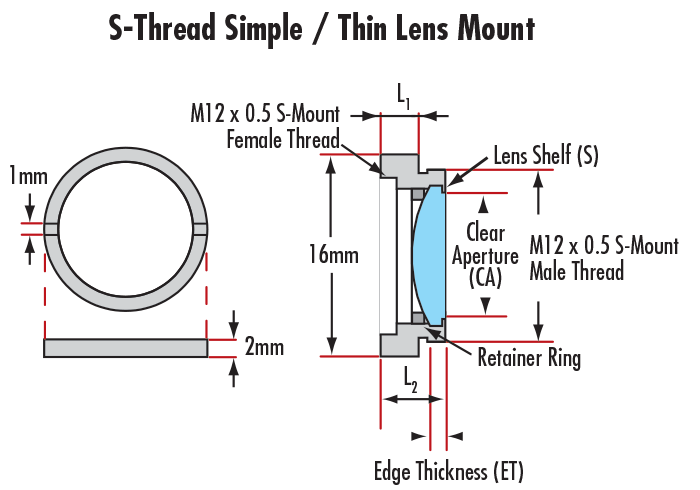

TECHSPEC® S, C & T マウント チューブ用円形光学素子マウントは、様々な円形光学素子をC、S、Tマウントのシステム内に実装するためにデザインされています。付属のねじリングは、一般的なマイナスチップ状のスパナーレンチが使用できるようデザインされており、光学部品をホルダー内の所定の位置に保持します。TECHSPEC S, C & T マウント チューブ用円形光学素子マウントは、Cマウント (1-32UNF)、Sマウント (M12 x 0.5)、或いはTマウント (M42 x 0.75) のねじ込み式マウントを採用し、鏡筒外径は各々30mm (C)、16mm (S)、及び48mm (T) になります。この円形光学素子マウントは、S, C or T マウントを採用するエドモンド・オプティクスの広範なオプトメカニカルコンポーネントと互換性があり、多様な光学系を構築するのに最適です。

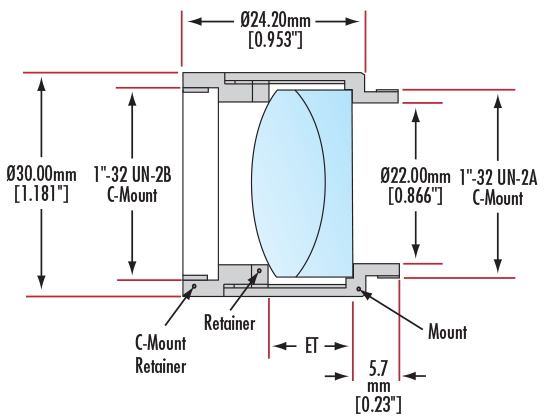

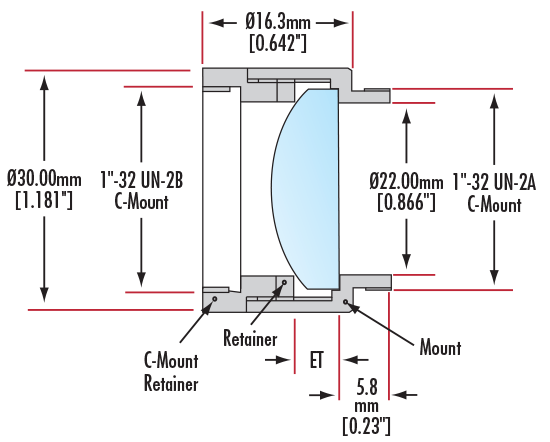

補足: #56-353#56-354#52-933、及び#52-292は、鏡筒部とねじリングにねじ変換アダプターを加えた3点構成のアッセンブリ品です。
