製品群ページ用ID 　製品群ページ用IDは、各製品群ページを識別するためのもので、キーワード検索にこの番号を入力することで対象の製品群ページにすばやくアクセスすることができます。 #2781

広帯域プレート型偏光ビームスプリッター

ワイヤーグリッドテクノロジー
s偏光を反射、p偏光を透過
高温での使用環境下にも最適

広帯域プレート型偏光ビームスプリッターは、ガラス基板上に薄いアルミ製MicroWires層を施して作られます。本ビームスプリッターは、刻線式やホログラフィック式のワイヤーグリッド偏光板に代わる経済的な代替手段です。卓越した画像コントラストと均一性を提供する本ビームスプリッターは、大きな角度開口や高スループットが求められるアプリケーションに最適です。

補足: MicroWiresは、非常にデリケートで、脆い性質があります。ご使用の際は、他の光学素子以上に慎重にお取り扱いください。

共通仕様

全厚 (mm):

0.70

全厚公差 (mm):

±0.07

寸法公差 (mm):

±0.2

構造:

Wire Grid

入射角 (°):

45 ±15

基板:

Corning Eagle XG

表面品質 (キズ-ブツ):

80-50

コーティングスペック:

Surface 2: R_abs <2.0% @ 420 - 670nm

波長範囲 (nm):

420 - 700

Transmission Axis Tolerance (°):

±1

熱膨張係数:

31.7 x 10^-7/°C

動作温度 (°C):

-40 to +200

商品一覧
商品説明
技術情報
アクセサリー製品
関連製品
参考資料

商品一覧

コーティングスペック	動作温度 (°C)	基板	全厚 (mm)	有効径 (mm)	寸法 (mm)	商品コード	価格 (税別)	カートに入れる

Surface 2: Rabs <2.0% @ 420 - 670nm Surface 2: R_abs <2.0% @ 420 - 670nm	-40 to +200 -40 to +200	Corning Eagle XG Corning Eagle XG	0.70 0.70	8.5 x 8.5 8.5 x 8.5	12.5 x 12.5 12.5 x 12.5	#48-544	25,500 ¥25,500 数量 11+ ¥21,300 見積依頼する	5-7営業日 ×
Surface 2: Rabs <2.0% @ 420 - 670nm Surface 2: R_abs <2.0% @ 420 - 670nm	-40 to +200 -40 to +200	Corning Eagle XG Corning Eagle XG	0.70 0.70	21.0 x 21.0 21.0 x 21.0	25.0 x 25.0 25.0 x 25.0	#48-545	34,200 ¥34,200 数量 11+ ¥25,800 見積依頼する	5-7営業日 ×

商品説明

ワイヤーグリッドベースの偏光素子は、従来からあるフィルムをベースにした同素子には見られない、優れた光学特性と耐熱性があります。フィルムをベースにした同素子よりも一般に広角に機能し、高スループットを実現します。得られる像コントラストや光の均一性も申し分ありません。なお使用温度が100℃を超える場合、最適な性能を得る目的のため、ワイヤーグリッド面を光源 (入射ビーム側)とは反対の向きに向けてご使用ください。一方、使用温度が100℃以下の場合は、同面を光源に向けてご使用ください。

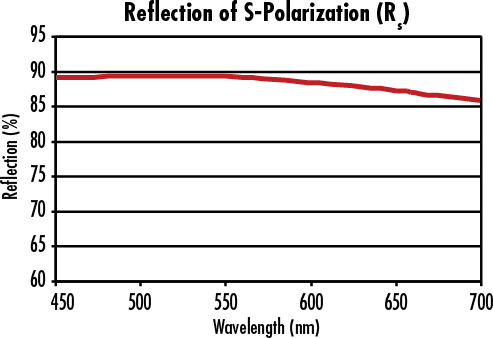

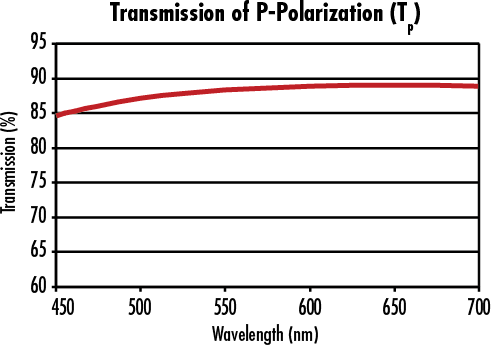

技術情報
