Top Seller

組み込み用ラック& ピニオンステージ

#36-347

#36-347 #37-603 #52-109 #03-682 +4
×
  • ステージ構成別に多数ラインナップ
  • ステージ面に1/4-20UNCのタップ穴付き
  • 長作動を求めるアプリケーションに最適
  • ミリねじタイプのラック&ピニオンステージもラインナップ

共通仕様

ガイドシステム:
Dovetail
耐荷重 (kg):
3.5 Horizontal, 2.1 Vertical
ドライブの種類:
Rack and Pinion

商品一覧

 移動の種類   タイプ   ドライブの種類   ステージサイズ (mm)   移動量 (mm)   補足   比較する   商品コード   価格 (税別)  カートに入れる

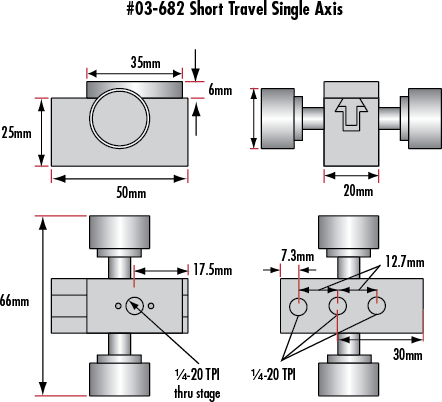

Linear (X) English Rack and Pinion 20 x 50 22 (±11) Not Lockable

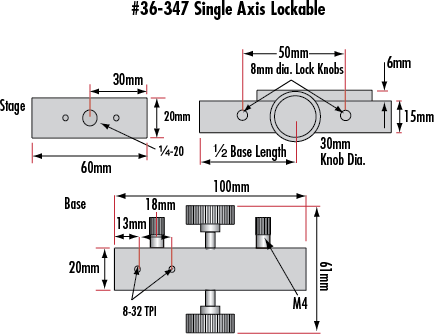

Linear (X) English Rack and Pinion 20 x 100 40 (±20) Lockable

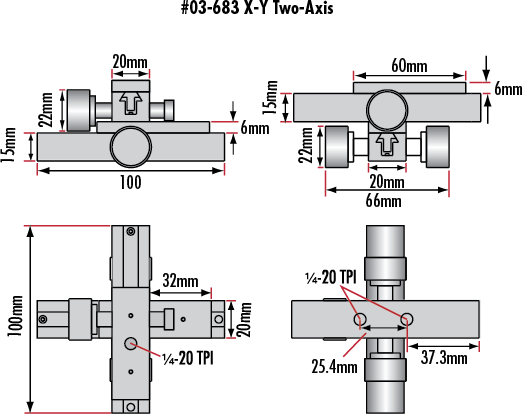

Linear (X-Y) English Rack and Pinion 20 x 100 40 (±20) Not Lockable

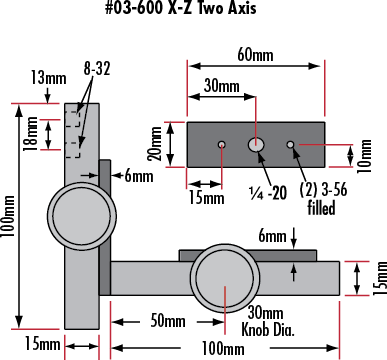

Linear (X-Z) English Rack and Pinion 20 x 125 40 (±20) Not Lockable

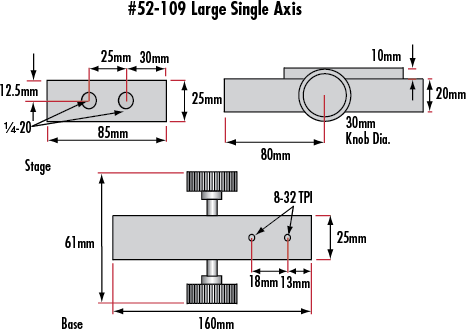

Linear (X) English Rack and Pinion 25 x 160 66 (±33) Not Lockable

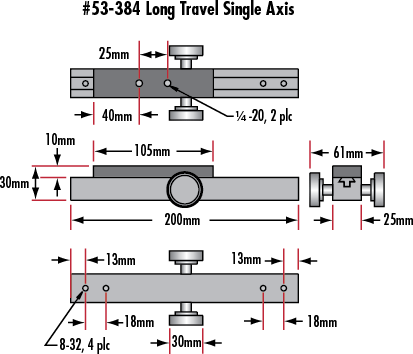

Linear (X) English Rack and Pinion 25 x 200 86 (±43) Not Lockable

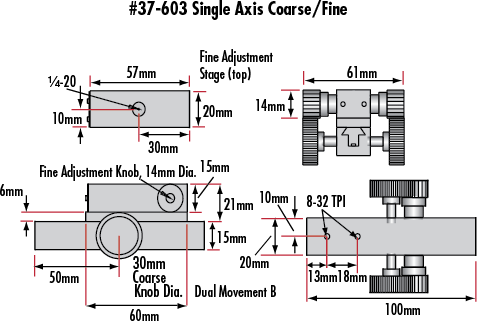

Linear (X) English Rack and Pinion 20 x 100 40 (±20) Coarse, 2 (±1) Fine Not Lockable

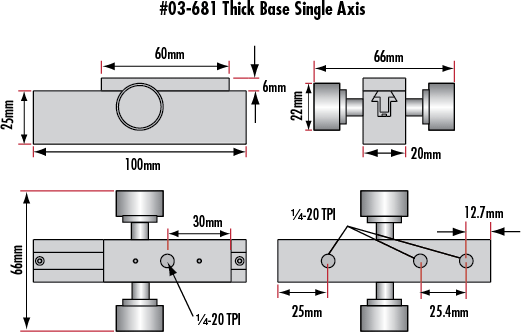

Linear (X) English Rack and Pinion 20 x 100 40 (±20) Not Lockable

商品説明

ガイドにアリ溝 (ダブテイル) を使用し、駆動部にラック&ピニオンを採用した移動ステージ製品は、直線上をすばやく、かつ安定した状態で粗動移動したい場合に非常に効果的です。本ステージは、移動つまみの径がベース部の底面位置からはみ出る仕様のため (但し一部製品を除く)、ブレッドボード上に設置するというよりも、機器への組み込みを前提にした設計がされています。
