Arcturus™ He-Ne レーザー用 ビームエキスパンダー

TECHSPEC® Arcturus™ HeNe Beam Expanders

TECHSPEC® Arcturus™ HeNe Beam Expanders

×
  • 633nmのHe-Neレーザー波長用ARコート付き
  • 3Xから20Xまでの固定倍率をラインナップ
  • 無回転のスライド式ピント調整機構採用

共通仕様

ハウジング径 (mm):
50
コーティング:
BBAR (450-750nm)
コーティングスペック:
Rabs <0.4% @ 630 - 670nm
Ravg <0.6% @ 450 - 750nm
ピント調整可能距離範囲:
1.2m - ∞
入射側開口径 (mm):
2
入射角 (°):
0
出射側開口径 (mm):
27
基板:
Optical Glass
波長範囲 (nm):
450 - 750
設計波長 DWL (nm):
633
透過波面精度, P-V:
<λ/4 @ 633nm for Input Beam ≤1mm
ピント調整機構:
Non-Rotating Optics
固定用ねじ径:
C-Mount
設計波長 (nm)  拡大力   波長範囲 (nm)   入射側開口径 (mm)   出射側開口径 (mm)   基板   比較する   商品コード   価格 (税別)  カートに入れる
633 3X 450 - 750 2 27 Optical Glass #58-208 ¥61,000 数量 5+ ¥53,750   見積依頼する
  • 5-7営業日
    ×

633 5X 450 - 750 2 27 Optical Glass #55-577 ¥65,100 数量 5+ ¥57,450   見積依頼する
  • お問い合わせ
    ×

633 10X 450 - 750 2 27 Optical Glass #55-578 ¥68,500 数量 5+ ¥60,150   見積依頼する
  • 5-7営業日
    ×

633 15X 450 - 750 2 27 Optical Glass #58-209 ¥76,750 数量 5+ ¥67,850   見積依頼する
  • 在庫あり
    ×

633 20X 450 - 750 2 27 Optical Glass #55-579 ¥98,650 数量 5+ ¥86,900   見積依頼する
  • 5-7営業日
    ×

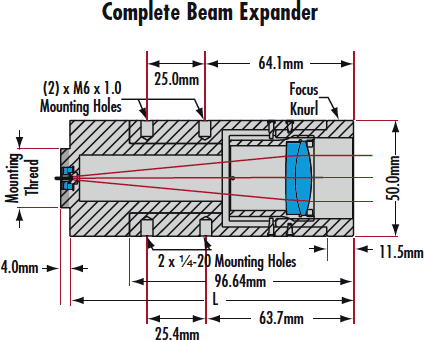

TECHSPEC® Arcturus™ He-Ne レーザー用 ビームエキスパンダーは、精密なオプトメカニクス筐体内に高性能な光学系デザインを採用します。鏡筒先端にあるローレットリングを回すことで対物レンズが光軸に沿って前後にスムーズに移動するため、出射するレーザー光をコリメートビームから収束ビームまで任意に変えることが可能です (レンズ位置固定用の止めビス付き)。ローレットリングは二回転フルに回転します。収束ビーム状態が得られる照射距離は最短で1.2m。鏡筒の中央付近にはM6 (x 1) と¼-20UNCのタップ穴が各々2個ずつ施されているため、様々な固定に利用できます。

コストをより重視するアプリケーションに向け、エドモンド・オプティクスはTECHSPEC Scorpii™ Nd:YAG ビームエキスパンダーも販売しています。回転式のピント調整機構が許容できるアプリケーションには、TECHSPEC Vega™ レーザーラインビームエキスパンダーTECHSPEC Vega™ 広帯域ビームエキスパンダーをラインナップ。スライド式のピント調整機構を必要とする高精度アプリケーションには、TECHSPEC Draconis™ レーザーラインビームエキスパンダーTECHSPEC Draconis™ 広帯域ビームエキスパンダーをご覧ください。広帯域や超短パルスアプリケーションには、TECHSPEC Canopus™ 反射型ビームエキスパンダーをラインナップ。

Fixed Laser Beam Expanders

タイトル 比較する商品コード  価格 (税別) カートに入れる
TS Cマウントアダプター (アナモルフィックプリズムペア用) #56-869 ¥8,950 数量 6+ ¥7,150   見積依頼する
  • 5-7営業日
    ×
TS M30 x 1 オス変換アダプター #36-302 ¥5,350 数量 10+ ¥4,700   見積依頼する
  • 5-7営業日
    ×
M27 x 1.0 to C-Mount Adapter, 50mm Flange #14-667 ¥5,100 数量 10+ ¥4,500   見積依頼する
  • 5-7営業日
    ×
ビームシェイパー用4軸マウント #15-473 ¥122,100 数量 5+ ¥110,050   見積依頼する
  • 在庫あり
    ×

技術情報



Beam Expander Mounting Configurations.
